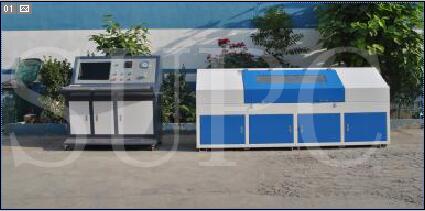

瓦斯繼電器校驗臺-氣體繼電器測試臺
瀏覽：次 2021-09-28 13:40:31
標題：瓦斯繼電器校驗臺/氣體繼電器測試臺
一、適用范圍：
瓦斯繼電器校驗臺/氣體繼電器校驗臺是用于檢測氣體繼電器的壓力，流量/流阻，容積的測量參數，瓦斯繼電器又稱為氣體繼電器是變壓器的一種保護裝置，介質是變壓器油脂，分為口徑為25 50 80的測試口徑。核心的主要的參數：油流檢測整定范圍，Φ80:0.7-1.5m/s，Φ50:0.6-1.2m/s，Φ25:1.0-1.5m/s，密封性能試驗：0.1～0.300kPa試驗介質：各類變壓器油；數據處理軟件，可以電腦顯示壓力曲線，記錄整個試驗過程數據，打印報告。能夠有效對測試產品的測試參數進行確認和分析；
二、詳細要求
|
產品名稱 |
瓦斯繼電器試驗臺 |
|
|
產品型號 |
SUP_WSX_30 |
|
|
基本原理 |
被測件通過液壓夾緊，并通過壓力傳感器，流量計，溫度傳感器等采集相關數據，系統軟件自動記錄數據，并判斷被測件合格與否 |
|
|
|
試驗壓力 |
0.1-0.25MPa（可以調節） |
|
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
|
|
試驗介質 |
空氣、變壓器油 |
|
|
壓力控制方式 |
計算機控制 |
|
|
環境溫度 |
常溫 |
|
|
試樣數量 |
1路控制試驗壓力和試驗時間 |
|
|
試樣安裝方式 |
自動夾緊 |
|
|
結構組成 |
密封試驗系統、容積試驗系統、流速試驗系統 |
|
|
適用范圍 |
瓦斯繼電器 |
|
名詞解釋：
瓦斯繼電器（又稱氣體繼電器）是變壓器所用的一種保護裝置，裝在變壓器的儲油柜和油箱之間的管道內，利用變壓器內部故障而使油分解產生氣體或造成油流涌動時，使氣體繼電器的接點動作，接通指定的控制回路，并及時發出信號告警（輕瓦斯）或啟動保護元件自動切除變壓器（重瓦斯）
