【芯產品】8KB MTP ROM 的電機控制 MCU——AiP8M7008
2026-03-26
147
01
簡介
AiP8M7008是一款8051內核電機控制MCU，內置8KB MTP ROM、256B IRAM、256B XRAM，內部集成 T0/T1/T4/T5、UART、1路OPA、2路CMP和12位ADC。
02
主要特點
內核：1T 8051，16MHz系統主頻
工作電壓：2.0V~5.5V
工作模式：普通模式、空閑模式、停止模式
存儲器：8KB MTP、256B IRAM、256B XRAM
時鐘：內部16MHz高速振蕩、內部32kHz低速振蕩
中斷：5個外部中斷源，10個內部中斷源，中斷優先級軟件設置
定時器：2個16位通用定時器T0/1用于定時，1個16位高級定時器T4用于捕獲外部輸入，1個16位高級定時器T5用于輸出PWM
IO：26個多功能雙向I/O口，支持獨立弱上拉/弱下拉，高電平驅動4擋可選，輸出斜率可配置，輸入翻轉點支持TTL電平
通信接口：1路普通型UART
OPA：1路，運放輸出可作為AD的輸入通道
CMP：2路，比較器1支持3個正端輸入橋接用于反電動勢過零點檢測，比較器2正端輸入內部參考電壓可選、負端輸入外部可選，支持正/負遲滯配置
12位A/D轉換器：支持15個輸入外部通道和1個內部通道；基準電壓2V/3V/4V/VDD可配置，支持ADC硬件觸發
電機控制模塊T5：2路（1對）16位PWM輸出，PWM支持互補或獨立模式，輸出極性單獨控制；支持邊沿對齊模式、中心對齊模式（中心對齊互補模式下支持對稱和非對稱波形），觸發ADC方式可配置
工作溫度：-40℃~+105℃

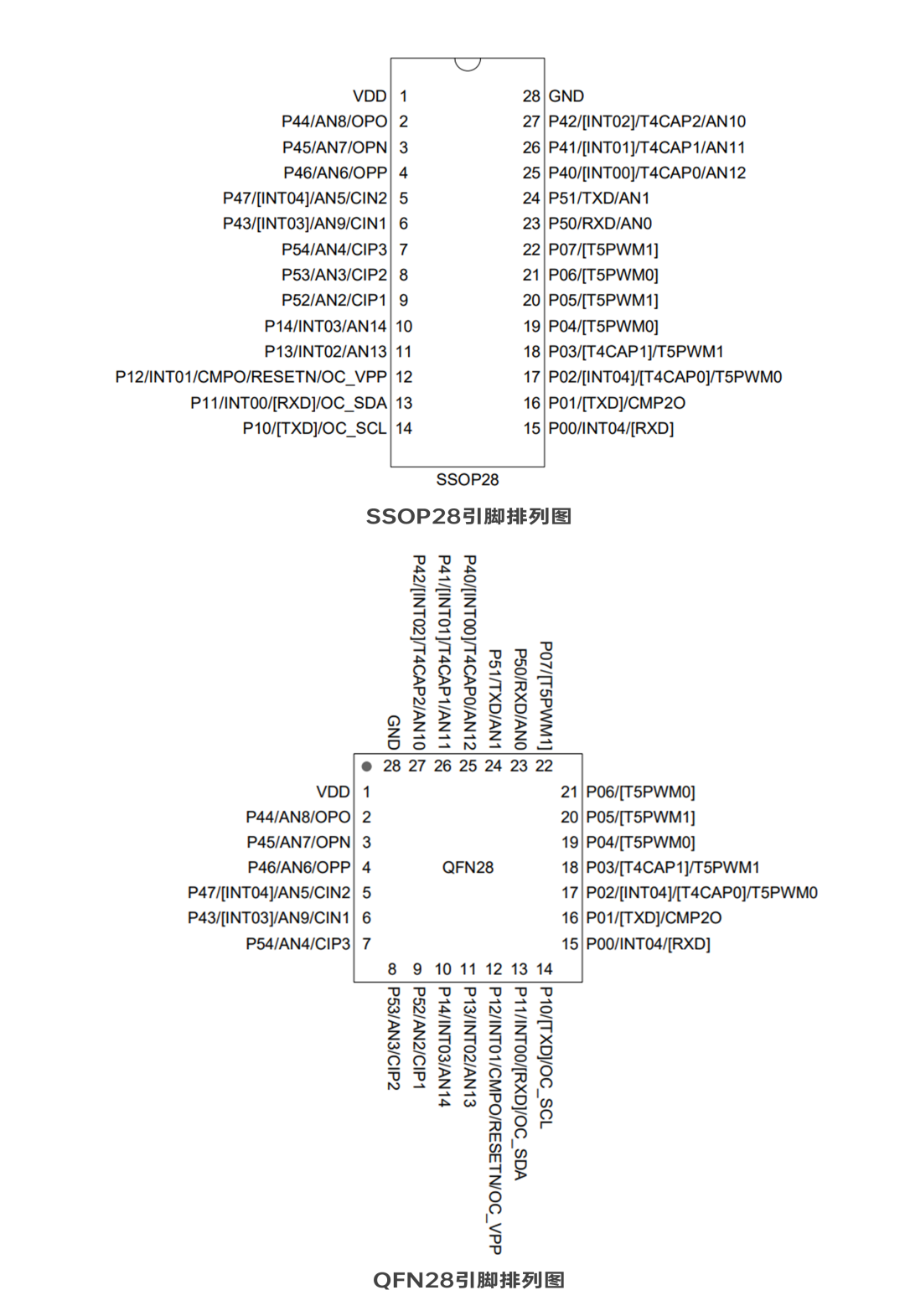

封裝類型：SSOP28、QFN28
03

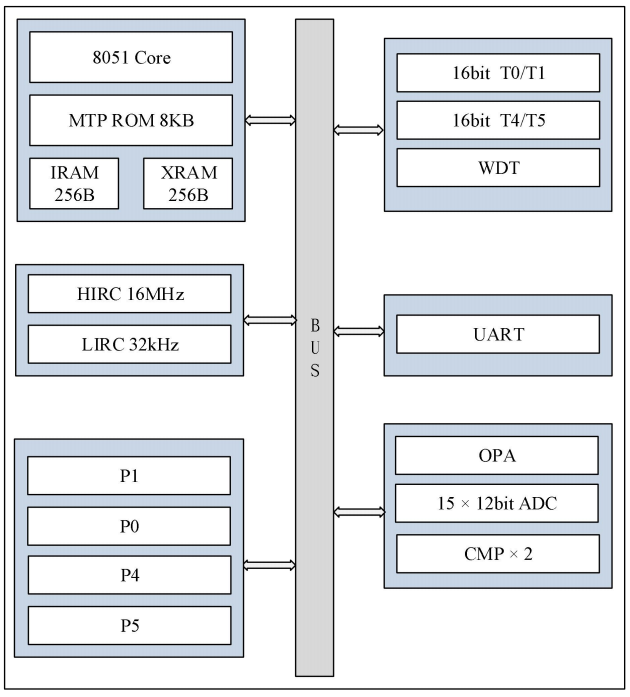

功能框圖
04
產品優勢
片內集成了運放與比較器，運放的輸出可直接關聯至ADC，無需外部連線即可實現閉環控制，降低PCB布板難度，幫助客戶優化BOM成本，縮短產品研發周期。
05
應用領域
電機驅動與控制：無刷直流電機驅動器、電動工具、護理工具、風扇、有刷電機等。
06
結語
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。

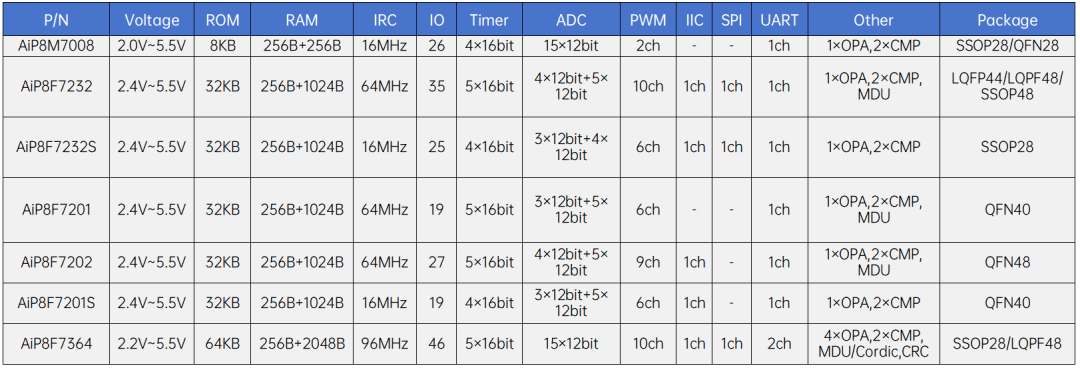

電機系列相關選型表如下：
