【芯產品】“聚力新程 智驅功率”三相PNMOS柵極驅動器AiP4480
2026-05-28
26
【背景】
柵極驅動器是功率變換與電機控制系統的核心關鍵器件，承擔著主控信號與功率MOSFET/IGBT之間高速可靠的橋梁作用。在電子電力系統中，無論是新能源動力電控、光伏逆變器、工業變頻器、電機控制系統，其核心都離不開柵極驅動器的精準控制。
【產品介紹】
AiP4480是一款高速、高性能的三相P/NMOS柵極驅動芯片，能夠穩定驅動MOSFET、IGBT等功率器件。產品邏輯全面兼容CMOS和TTL信號輸入，主要功能為將低壓邏輯信號轉換為高壓驅動輸出，在全電壓工作范圍內，具有交直流電氣參數穩定的特點。
【產品優勢】
- 極低靜態功耗：靜態電流＜1mA，可有效降低系統能耗，適配低功耗、便攜式等應用場景
- 集成5V 60mA負載能力 LDO：可提供系統中MCU和板級其它電路的供電，降低系統所需器件數量，簡化系統布線
- 集成過溫保護功能：自檢系統溫度，觸發過溫可及時關斷和鎖定輸出，溫度恢復即釋放鎖定，可有效保護系統在全工況條件下正常工作
- 兼容主流型號，可支持SOP16、TSSOP16、QFN16等不同形式的封裝
【主要特點】
- 三相 P/N MOS 管柵極驅動
- VCC推薦工作范圍6V~36V
- 具有VCC欠壓保護
- 極低靜態電流：≤1mA
- LIN1/2/3 輸入高電平有效，分別控制LO1/2/3輸出
- LO輸出電流能力：-60mA/+280mA
- HIN1/2/3 輸入高電平有效，分別控制HO1/2/3輸出
- HO輸出電流能力：-280mA/+75mA
- 具有過溫保護功能
- 集成5V LDO輸出功能
- 封裝形式：SOP16、QFN16

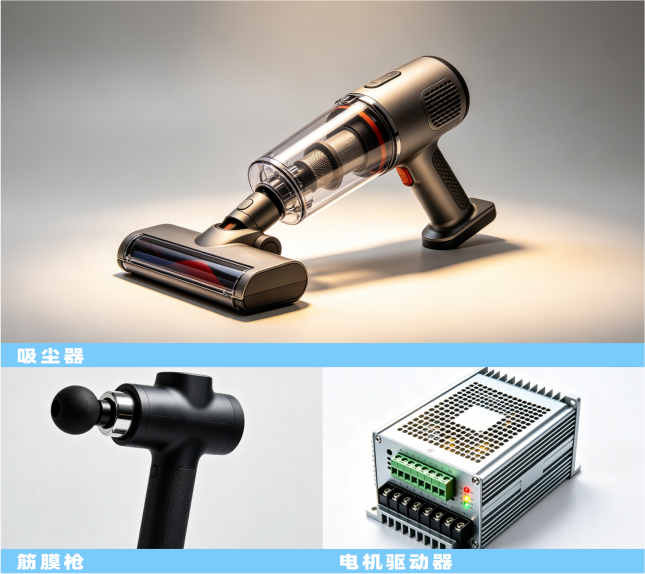

【應用場景】
【典型應用圖】
【功能框圖】

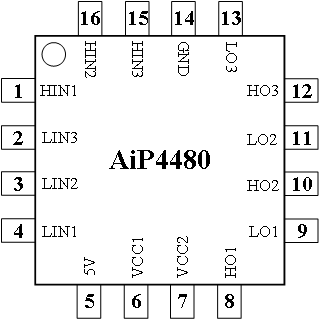

【引腳排列】
SOP16 QFN16
【引腳說明】

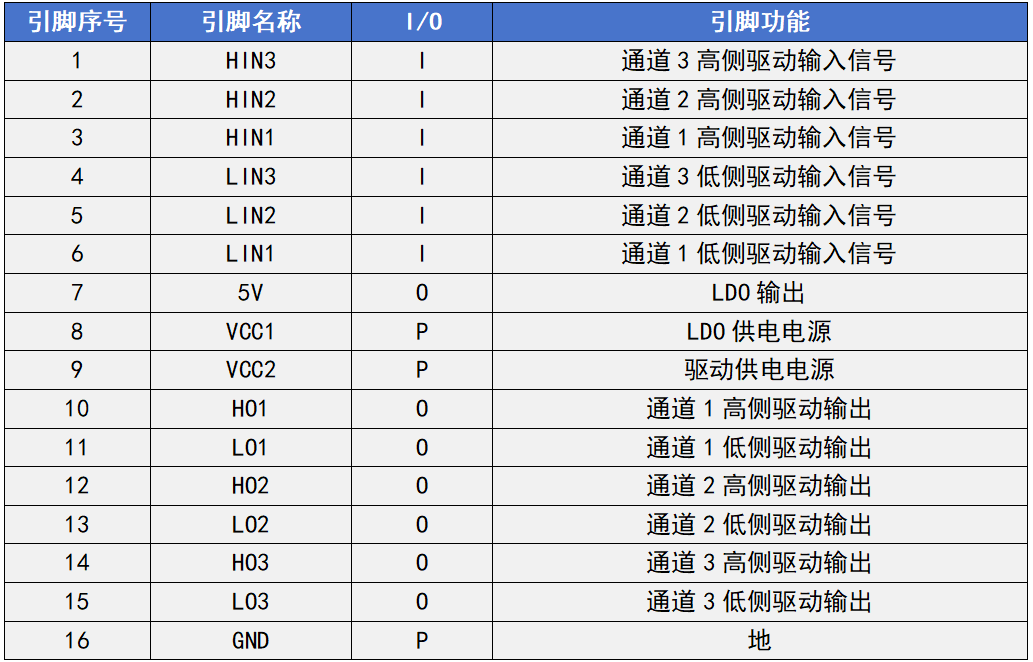

表 2 AiP4480封裝引腳說明（SOP16）
【結語】
AiP4480作為一款高性能三相P/NMOS柵極驅動芯片，針對性解決了傳統驅動芯片驅動余量不足、開關損耗偏高、多相同步精度差、惡劣工況穩定性不足等行業痛點。芯片支持6~36V寬幅電壓供電，可廣泛適配工業控制、消費類電源及電機驅動場景，全電壓范圍電氣性能穩定。搭配大電流驅動輸出，能夠實現功率MOSFET、IGBT高速開關，同時內置完善的閉鎖、抗干擾、欠壓及過熱保護設計，在三相驅動同步性、負載驅動能力、響應速度與系統長期可靠性方面，均具備優異的綜合性能。
