行業介紹

隨著中國經濟和社會的發展，人均可支配收入提高，人們對飲食健康的重視達到前所未有的高度，對大米的認知已從“充饑主食”轉變?yōu)?ldquo;營養來源”，尤其是一二線城市的新中產與年輕家庭，對大米開封后的保鮮產生了迫切需求，擔心氧化、陳化導致?tīng)I(yíng)養流失和口感下降。然而作為存放大米的容器-米桶，在健康意識覺醒、消費升級與智能化浪潮的三重驅動下，正在演變成為一個主動管理家庭主食健康、品質與效率的智能終端。面對這個趨勢，中微愛芯推出智能米桶解決方案，該方案將智能傳感、微型機電與控制算法整合進產品，主打“全自動計量取米”、“一鍵真空保鮮”和“存量智能提醒”，而且還可根據需求集成IoT技術實現“App遠程管理”等的功能。

方案特色

該方案由顯示板、電源板和稱重板三部分組成，顯示板與電源板之間采用串口通訊，電源板與稱重板之間采用紅外通訊，取米米盒采用抽屜式結構設計，稱重板安裝于米盒底部，使用無線充模塊供電。

顯示板主要實現觸摸按鍵狀態獲取并實時發送到電源板進行處理的功能，以及接收電源板發送過來的數據進行處理后通過數碼管和LED進行顯示。

電源板主要負責接收顯示板和稱重板的數據進行處理、發送狀態數據給顯示板、獲取各個外設和模塊的狀態并根據預設功能輸出對應的邏輯控制。電源板可根據功能需求作調整，如若要實現App遠程管理功能，即可集成IoT技術模塊。

稱重板主要負責實時獲取稱重和溫度數據并通過紅外發送到電源板，同時具備手動校準和清零功能，出現較大誤差時進行修正，以此確保稱重?cái)?shù)據的準確性。稱重功能的嵌入使得該產品可以兼容不同品種的大米和豆類等糧食精準地按照指定重量取出。

該方案主要功能包括：1、智能真空恒壓，真空保鮮，防潮防霉防蟲；2、全自動計量取米，出米重量精度為±10g；3、存量智能提醒，提前告知補充米倉；4、語音播報，數據或狀態發生變化時清晰播報；5、時鐘顯示，內置高精度時鐘芯片，確保了時間的精準度；6、勿擾模式，數碼管和LED燈低亮度顯示，抽真空電機低速運行；7、故障檢測，包括抽真空超時檢測、出米超時檢測、通訊故障檢測、稱重模塊故障檢測和電機堵轉檢測。另外，該方案采用模塊化設計，可根據功能需求增減外設，如增加IoT技術遠程控制、增加顯示驅動芯片，增加LCD顯示屏等。

芯片選型

該方案的顯示板和電源板的主控MCU均采用中微愛芯AiP8F3512芯片，AiP8F3512芯片是一款觸摸型8051內核MCU芯片，內置16KB Flash，256B IRAM，1KB XRAM，觸摸采用CCT結構，無需片外觸摸電容，搭配中微愛芯觸摸庫，可通過CS 10V靜態、6V動態、EFT 4000V等可靠性測試。稱重板的主控MCU采用中微愛芯AiP9M161芯片， AiP9M161芯片一款A(yù)D型RISC內核MCU芯片，內置2KB x 16bit MTP ROM，128 x 8bit RAM，內部集成T0/T1，WKT、WDT、PWM、ADC、CRC。時鐘芯片采用中微愛芯AiP8563芯片， AiP8563芯片是一款低功耗CMOS實時時鐘/日歷芯片， I2C總線接口串行傳輸，最大速度為400Kbits/s。在顯示方面，還可以根據不同的功能需求，選擇我司的顯示驅動芯片，能夠?qū)崿F(xiàn)各種LED、LCD的高亮度顯示，滿足各種個性化的顯示需求。

產品參數

工作電壓：AC220V 50Hz

最大功率：24W

工作溫度：-20℃-65℃

出米精度：±10克

噪聲：≤50分貝

操控方式：觸摸按鍵

顯示方式：LED +數碼管

保護功能：電機堵轉保護

其他功能：語音，時鐘等

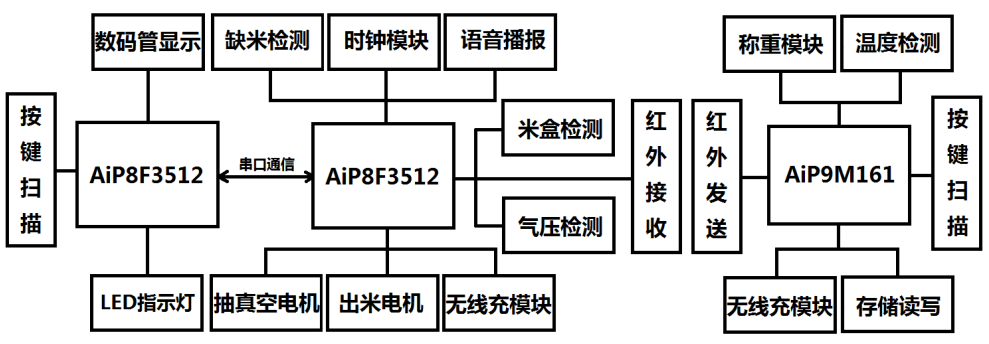

功能框圖

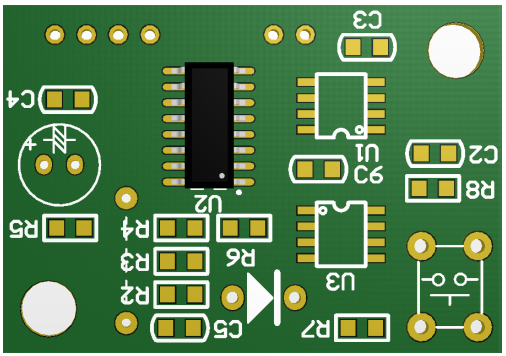

PCB實物

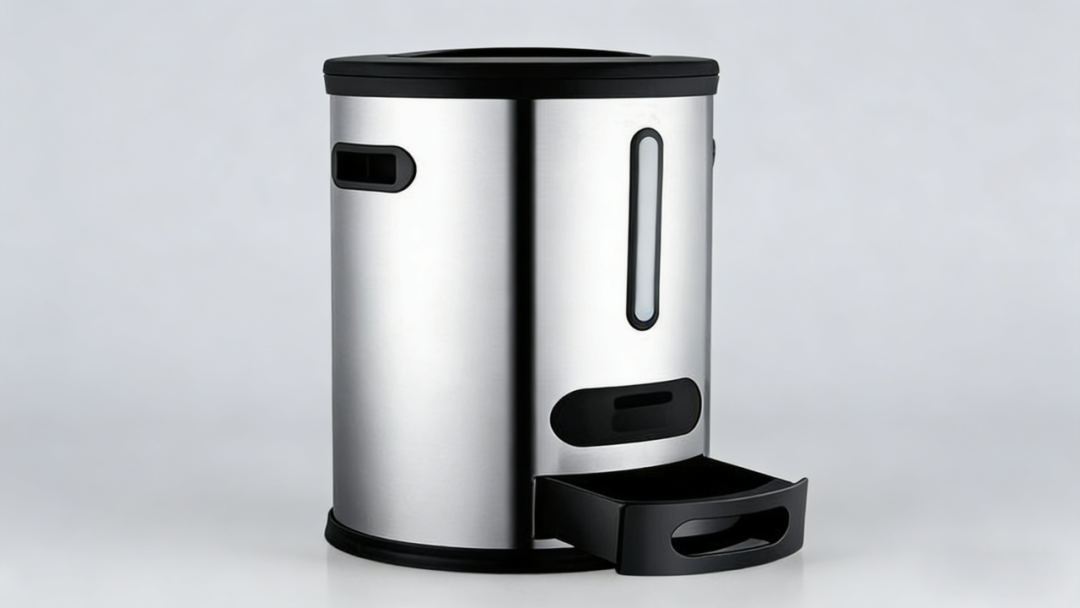

方案實物

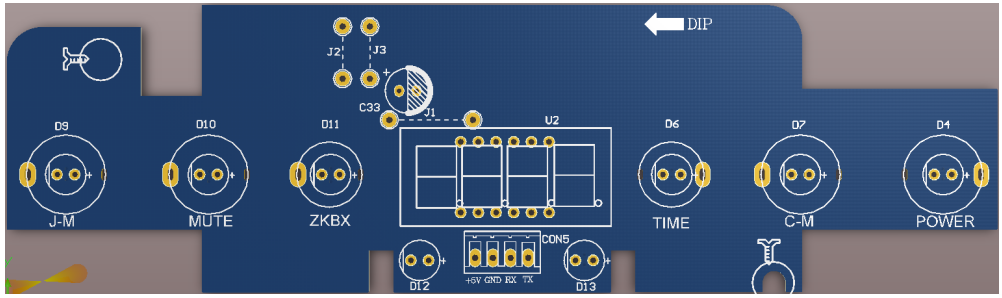

顯示板PCB正面

顯示板PCB反面

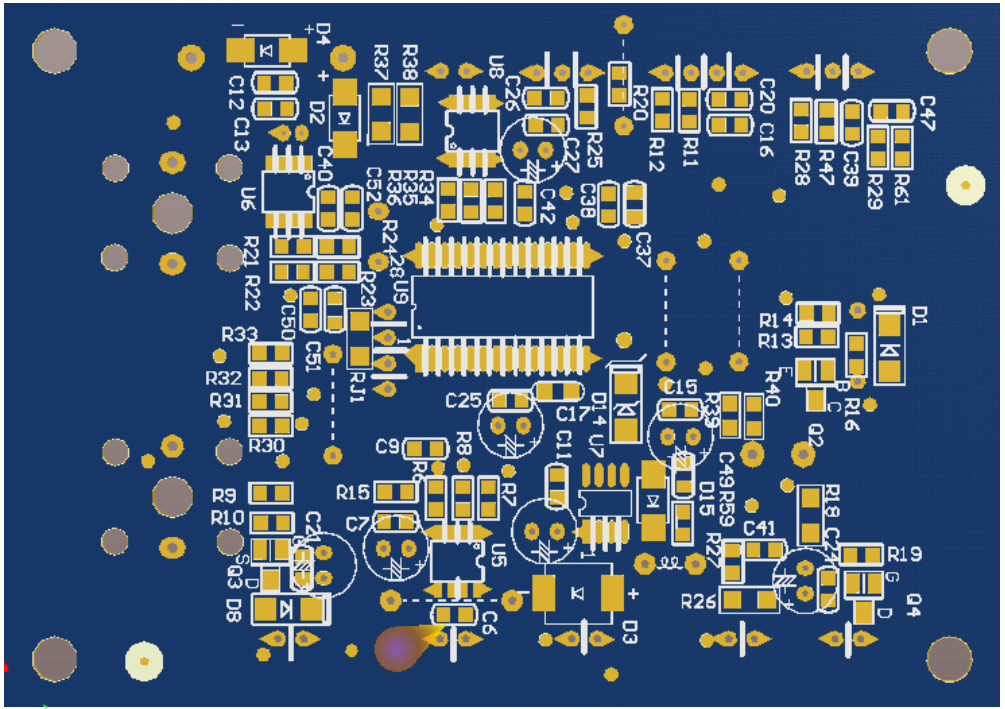

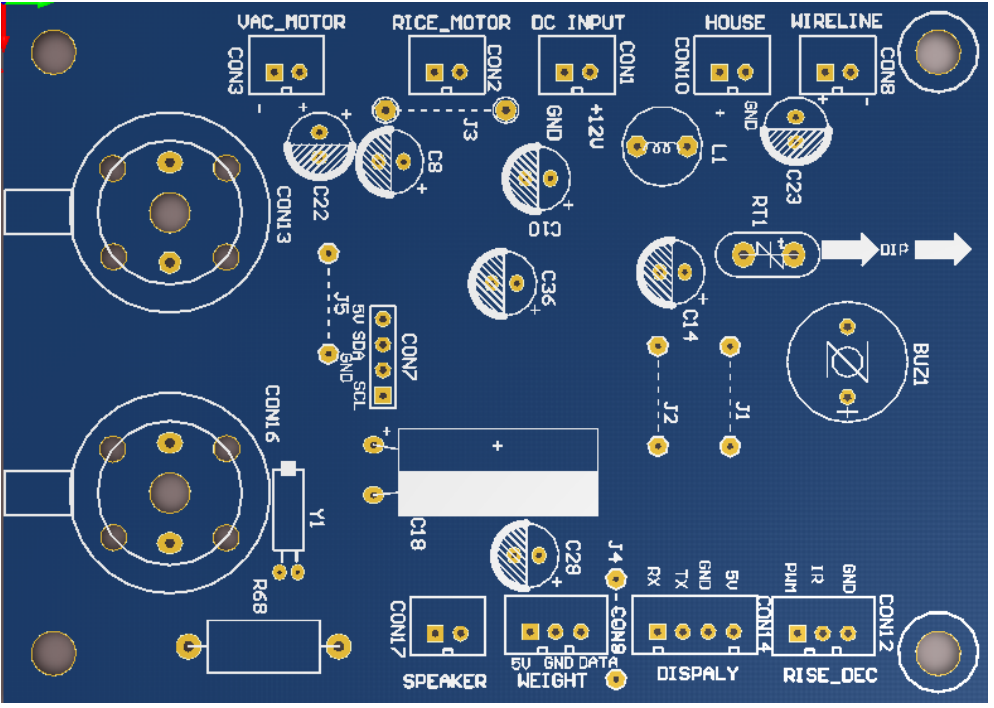

電源板PCB正面

電源板PCB反面

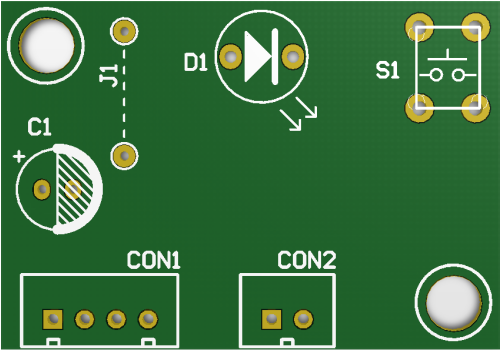

稱重板PCB正面

稱重板PCB反面

芯片資源

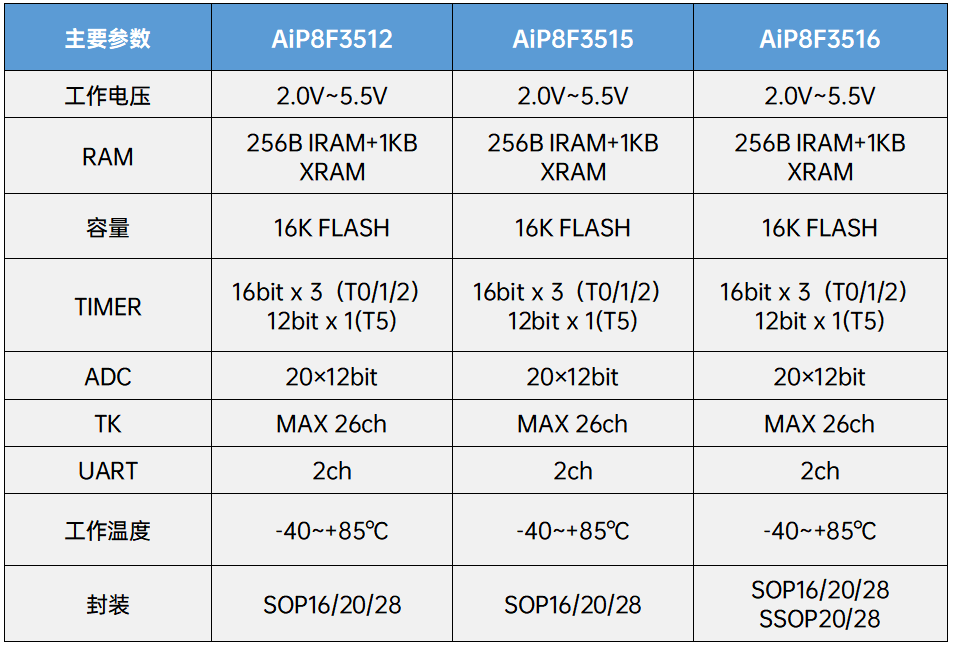

中微愛芯AiP8F351X系列電路的具體參數如下表所示：

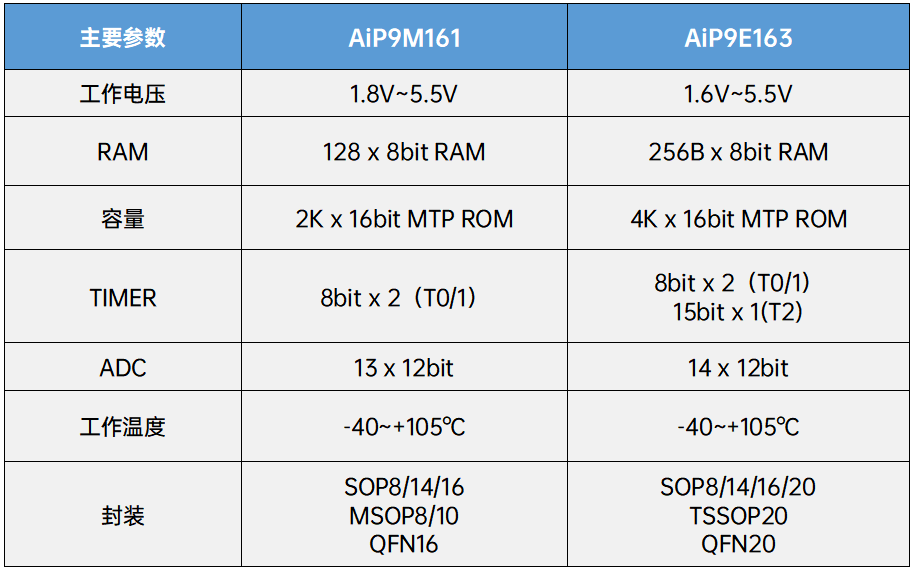

中微愛芯AiP9M161和AiP9E163電路的具體參數如下表所示：

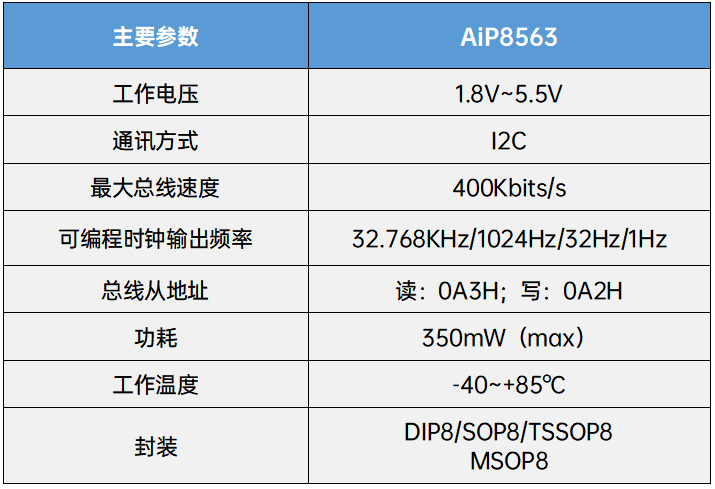

中微愛芯AiP8563電路的具體參數如下表所示：

結語

該智能米桶解決方案功能豐富、靈活可靠，芯片選型選擇多樣，可根據客戶需求靈活變更，滿足不同需求，力求助力客戶縮短研發周期，幫助客戶產品快速上線，實現雙贏。

如需了解更多產品資訊，請聯系中微愛芯授權代理商或銷售工程師。
