【芯產品】15MSPS高速采樣，16bit高精度模數轉換器讓采樣細節無處可藏！——AiP8342
2026-03-19
352
01簡介
AiP8342是中微愛芯推出的一款16bit、15MSPS、單電源、單通道的完整高速模數轉換器。主要用于CCD成像應用設計。
AiP8342的單通道架構專為三線性彩色CCD陣列的輸出采樣和處理而設計。該通道包含輸入鉗位電路、相關雙采樣器（CDS）、偏移DAC、可編程增益放大器（PGA）以及高性能16位ADC。CDS放大器可禁用以適配無需CDS的接觸式圖像傳感器（CIS）和CMOS有源像素傳感器。16位數字輸出以4位寬的多路復用格式提供。通過4線串行接口編程內部寄存器，可調整增益、偏移和工作模式。
02產品優勢
簡化開發流程，設計靈活性高：AiP8342內部集成了可編程增益放大器，可編程偏移與可編程基準電壓。這種編程靈活性使它可輕松適配不同成像系統的信號調理。
高速傳輸保障，低功耗優化設計：AiP8342功耗僅為116mW（3.3V電源），但最高支持15MSPS速率，實現了低功耗與高速完美兼容。
多種采樣模式，靈活時鐘控制：AiP8342共有四種工作模式MODE1-MODE4，可滿足多種輸入采樣要求，適配更多的應用場景。
緊湊型小封裝，節省PCB空間：AiP8342采用SSOP20封裝，可節省PCB空間，適合緊湊型設備設計。
03主要特點
16位15MSPS ADC
8位可編程增益
相關雙采樣模式（CDS）
±315mV可編程偏移
內部可編程基準電壓
可編程4線串行接口
3.3V單電源供電
低功耗設計：116mW
封裝形式：SSOP20

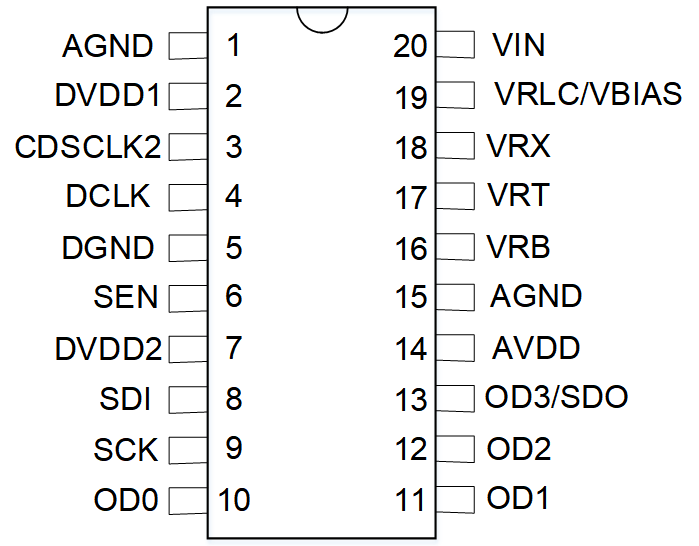

04引腳排列圖

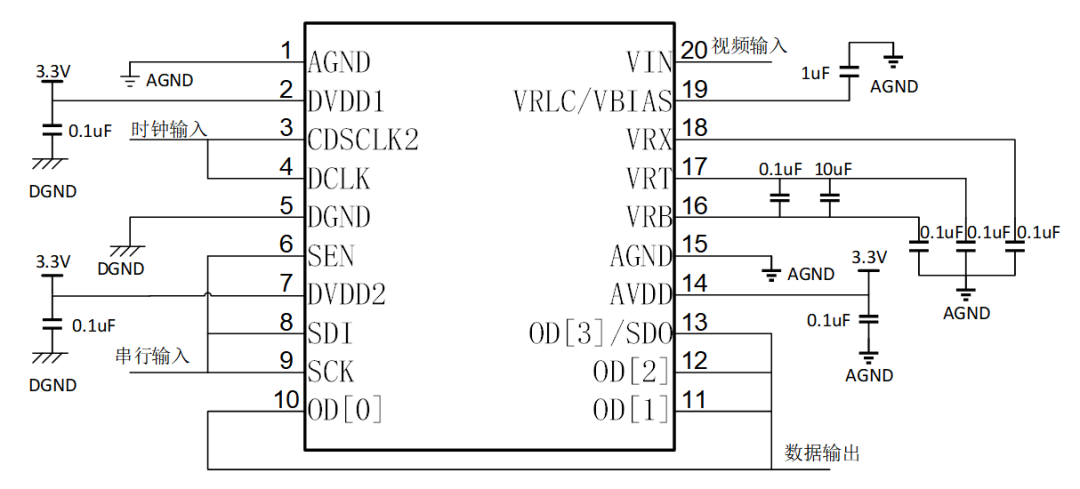

05典型應用圖

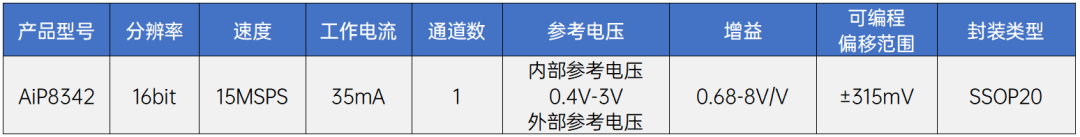

06關鍵參數

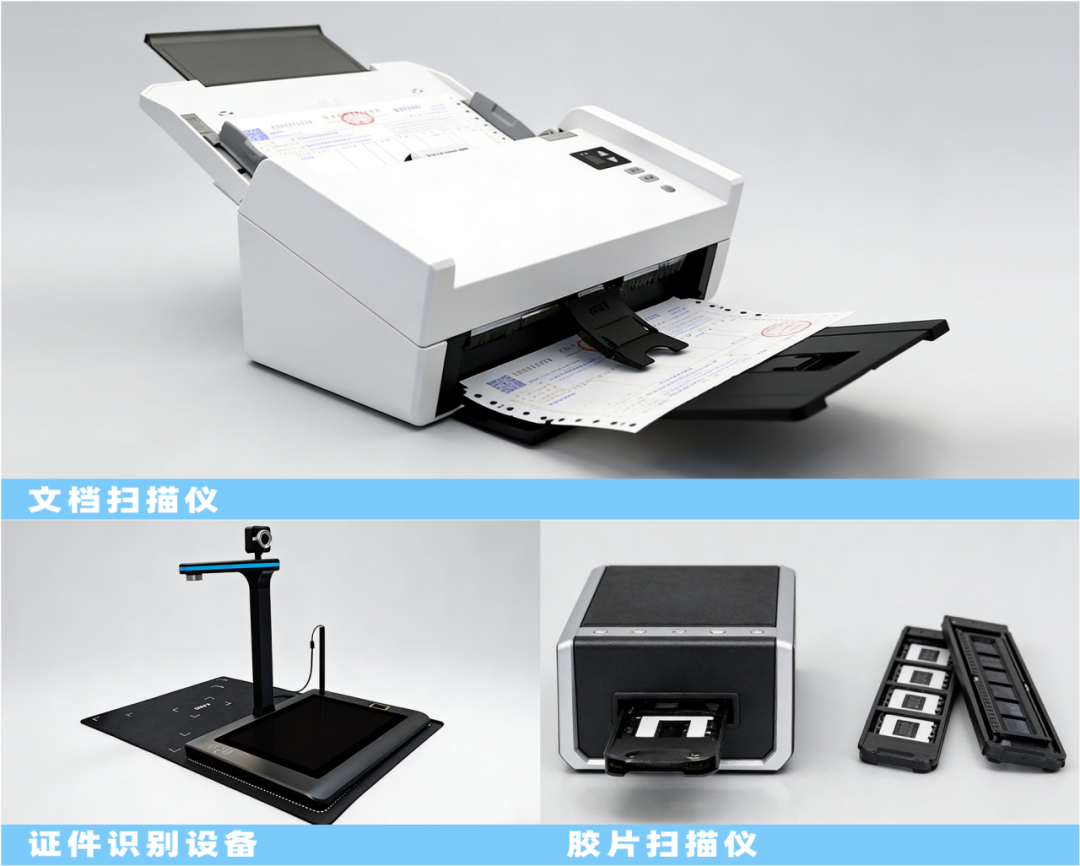

07應用領域
08結語

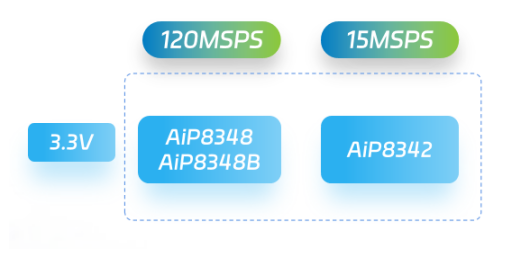

中微愛芯還提供16bit 6通道120MSPS帶信號預處理的高速模數轉換器AiP8348/AiP8348B供客戶選擇。如需了解更多產品信息或獲取技術支持，歡迎與我們聯系。
