【行業介紹】
在現代快節奏的生活與高強度的工作壓力下，“睡眠障礙”與“頸椎亞健康”已成為跨越老中青三代的社會性痛點。隨著“睡眠經濟”的崛起和國民健康意識的全面覺醒，消費者對枕頭的需求已從單一的“枕具支撐”向“睡眠質量管理”與“理療熱敷”深度轉型。尤其是一二線城市的職場人群、低頭族及老年群體，對通過物理熱敷緩解頸椎疲勞、提升深度睡眠質量的需求極為迫切，傳統的電熱毯式加熱因存在“口干舌燥、低溫燙傷、溫控死板”等安全與體驗隱患，已無法滿足市場對高品質睡眠環境的期待。面對這一痛點，中微愛芯推出一套頸椎按摩專用熱敷枕解決方案。該方案通過PID算法實現毫秒級精準溫控，結合仿生震動按摩緩解深層疲勞。助力客戶將枕頭打造為守護睡眠健康的“床邊理療師”，快速搶占千億睡眠市場。
【產品參數】
- 工作電壓：5V
- 供電方式：USB供電，內置鋰電池
- 最大功率：2.5W
- 工作溫度：-20℃-80℃
- 待機功耗：≤10uA
- 控溫溫度：38-45℃可調
- 操控方式：輕觸按鍵，遙控控制
- 顯示面板：LED + 數碼管
- 保護功能：NTC短路開路保護，過溫保護
- 其他功能：支持掉電記憶，預約，定時等
【方案特色】
采用單芯片集成控制的方案，單顆芯片就可以完成功能邏輯控制，按鍵檢測，充電管理，恒溫控制，數碼管和LED顯示，以及馬達仿生震動控制的處理，還可以根據需求不同，增添紅外遙控控制功能。
使用外部中斷實現低功耗，滿電時靜態電流低至3uA。采用模塊化設計，可根據功能需求增減外設，如增加遠程藍牙控制，增加觸摸按鍵檢測，增加顯示驅動芯片，增加LCD顯示屏等。
【芯片選型】
主控芯片采用中微愛芯AiP8F3508芯片，AiP8F3508是一款觸摸型8051內核MCU芯片，內置15KB Flash、256B IRAM、256B XRAM，128B EEPROM，觸摸采用 CSD 結構，無需片外觸摸電容，搭配中微愛芯觸摸庫，可通過CS 10V靜態、6V動態、EFT 4000V等可靠性測試。如果需要增添wifi遠程控制，添加LCD顯示或做更復雜的顯示界面時，可改用AiP8F3516/AiP8F3532芯片，空間升為16/32KB，可以有更多的操作空間。

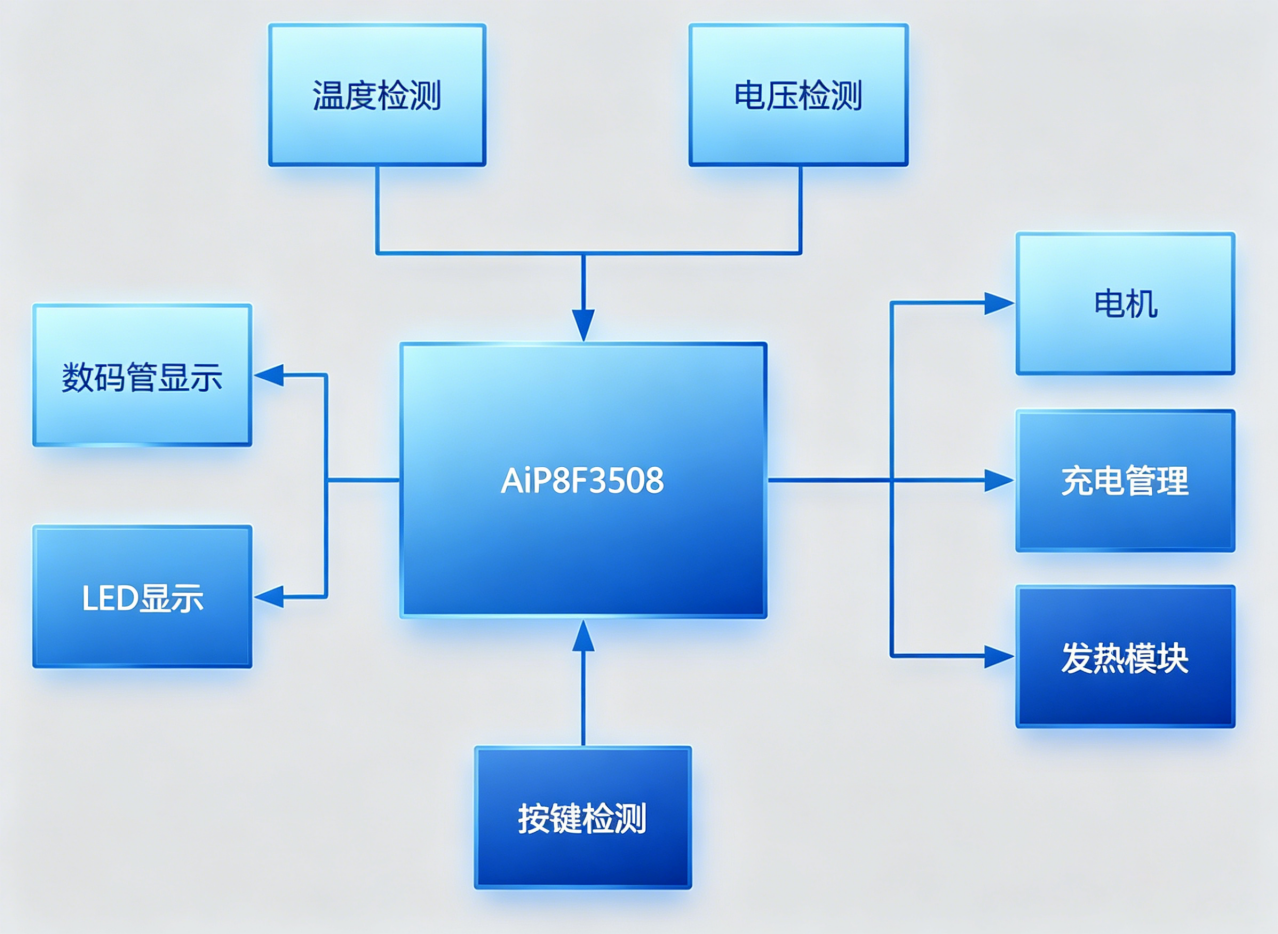

【程序框圖】

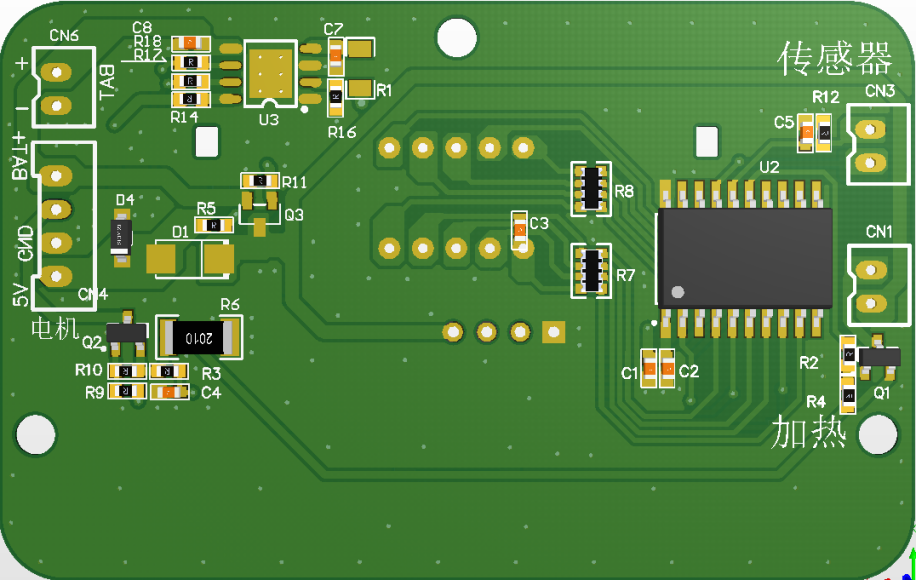

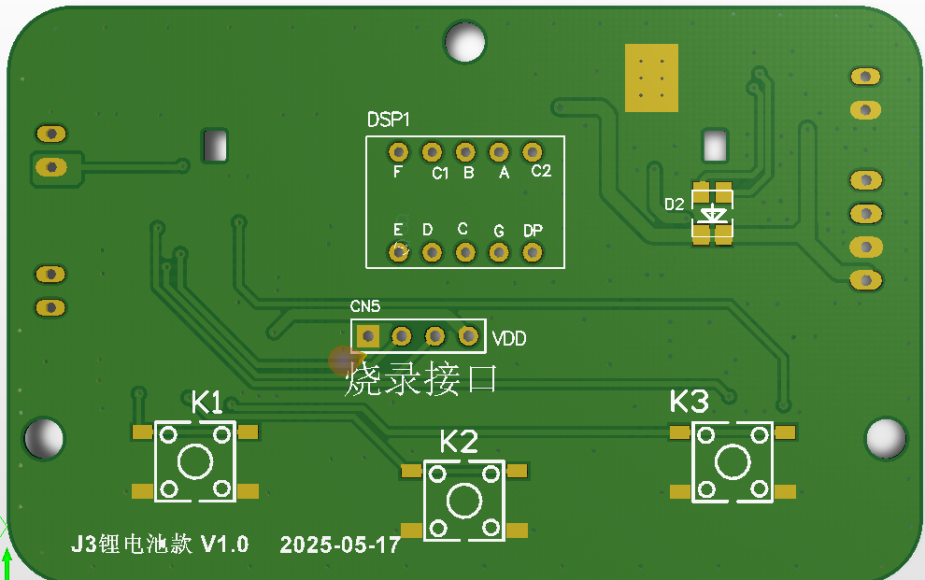

【PCB實物】
【芯片資源】
中微愛芯AiP8F35XX電路均可用于顯示板方案，具體參數如下表所示：
|
主要參數 |
AiP8F3508 |
AiP8F3516 |
AiP8F3532 |
|
工作電壓 |
1.8V~5.5V |
1.8V~5.5V |
1.8V~5.5V |
|
RAM |
256B IRAM+256B XRAM |
256B IRAM+1KB XRAM |
256B IRAM+1KB XRAM |
|
FLASH |
8K |
16K |
32K |
|
TIMER |
8bit×2（T0/1） 16bit×（T2） 12bit×1(T5) |
16bit×3（T0/1/2） 12bit×1(T5) |
16bit×3（T0/1/2） 12bit×1(T5) |
|
ADC |
26×12bit |
20×12bit |
20×12bit |
|
TK |
26ch |
26ch |
29ch |
|
UART |
2ch |
2ch |
2ch |
|
端口大電流 |
/ |
P0端口 |
全端口 |
|
封裝 |
SOP16/20/28 |
SOP16/20/28 |
SOP32/28/20 |
【結語】
該頸椎按摩專用熱敷枕方案靈活可靠，芯片選型選擇多樣，可根據客戶需求靈活變更，滿足不同需求，力求助力客戶縮短研發周期，幫助客戶產品快速上線，實現雙贏。
如需了解更多產品資訊，請聯系中微愛芯授權代理商或銷售工程師。
