【芯方案】中微愛芯高性價比角磨機控制器解決方案
【行業介紹】
角磨控制器專為直流無刷電機驅動的角磨類電動工具設計。角磨既可以切割也可以打磨，常見的使用場景主要集中在裝修、金屬加工、維修D(zhuǎn)IY。使用時用戶可切換3檔速度檔位，以適配不同的工況需求。本方案支持上位機調試，借助上位機的參數實時顯示功能，可高效輔助開發者完成產品開發，大幅提升方案開發效率。
【抹平機控制器整體解決方案】
該方案采用我司AiP8M7008芯片， AiP8M7008是一款電機專用8051內核MCU,內置256B的XRAM，256B的IRAM，8K的MTP ROM，并且內部集成了多種電機專用外設：多功能定時器模塊，1路運算放大器，2路比較器，15通道12-bit高速ADC，支持UART通信。MCU外圍電路簡單，布板方便，能夠快速二次開發并投入量產。
該款角磨控制器具備實時調速功能，借助我司自研電機控制算法，可以平穩切換3檔速度檔位，讓用戶在使用時更加得心應手。此外，該款控制器支持上位機調試，用戶可對電機的啟動參數進行在線調整，根據上位機的數據反饋，有效調整啟動參數，方便更換電機和二次開發；控制器在運行過程中，還能實時監控運行參數變化，便于快速問題定位和優化。
【方案特點】
- 工作電壓：DC14-24V
- 最大允許電流：50A（可根據需求進行調整）
- 使用溫度：-20℃-120℃
- 顯示方式：檔位LED顯示，電量LED顯示
- 控制方式：把手開關啟動、上位機調試、按鍵調速
- 電機控制方式：無位置傳感器方波控制
- 最大支持轉速：0~45000eRPM/min
- 保護功能：過壓保護、欠壓保護、堵轉保護、過流保護
- 本款角磨控制器具備3檔調速功能，可根據工況需求調整轉速，并支持運行時調速。本款控制器具備工況自適應匹配算法，可根據實際工況自動調節轉速和扭矩，使角磨機始終保持最佳工作狀態。并且控制器具備多種保護功能，讓每一次打磨都穩定可靠，使用無憂。對比常見的220V角磨，本款角磨控制器具有體積小、動力強勁，無需額外電源的優勢；即使再惡劣的環境，也能幫你從容處理復雜工況。
【方案實物/PCB/上位機/運行波形】

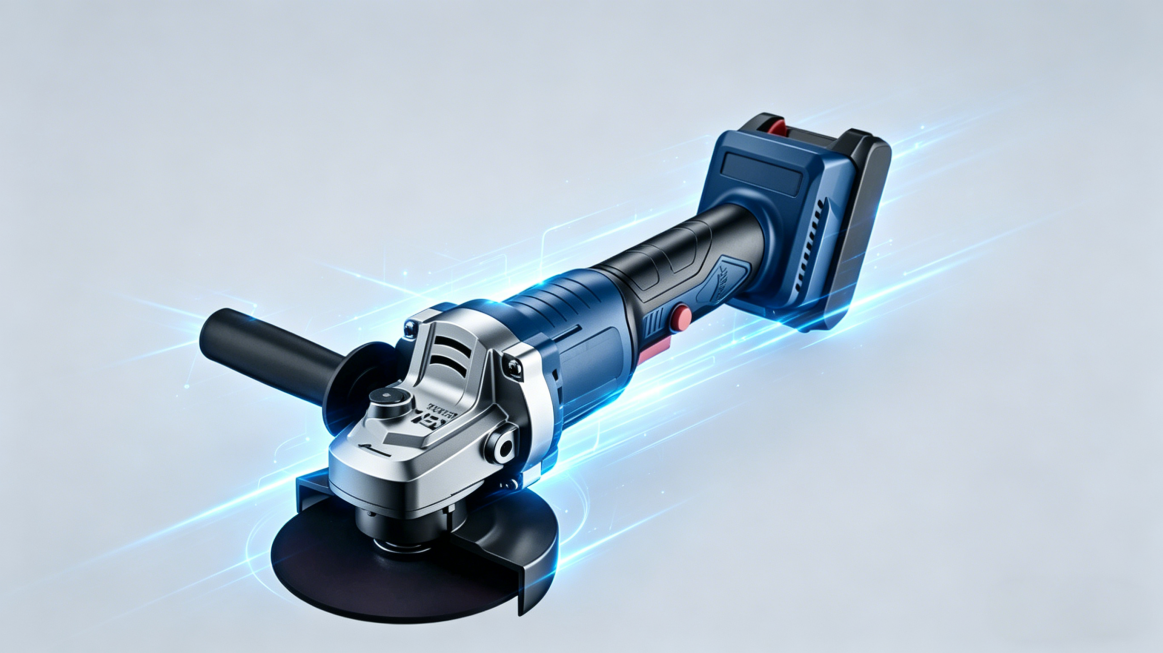

圖（1）整機面貌

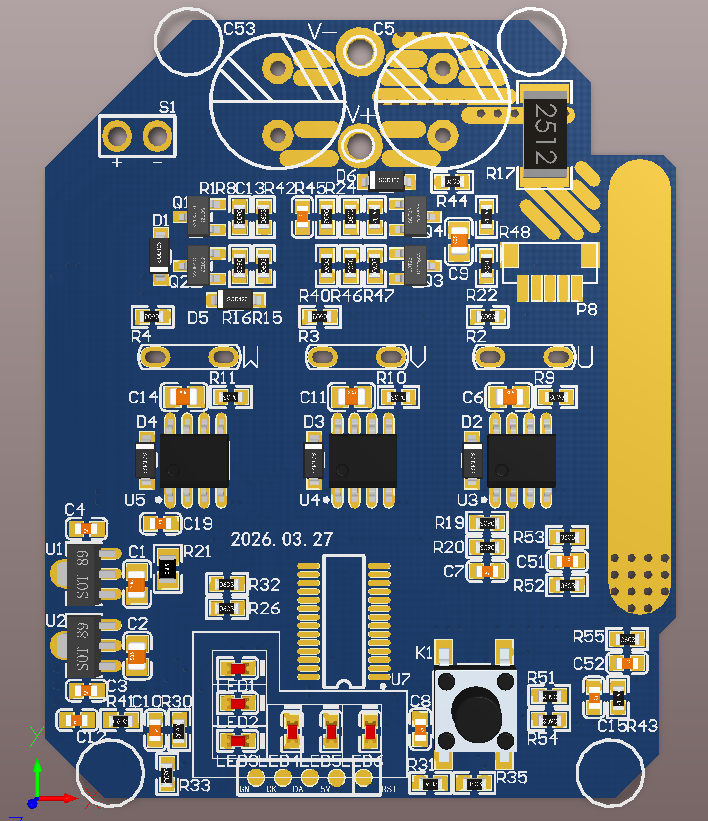

圖（2）控制器PCB正面

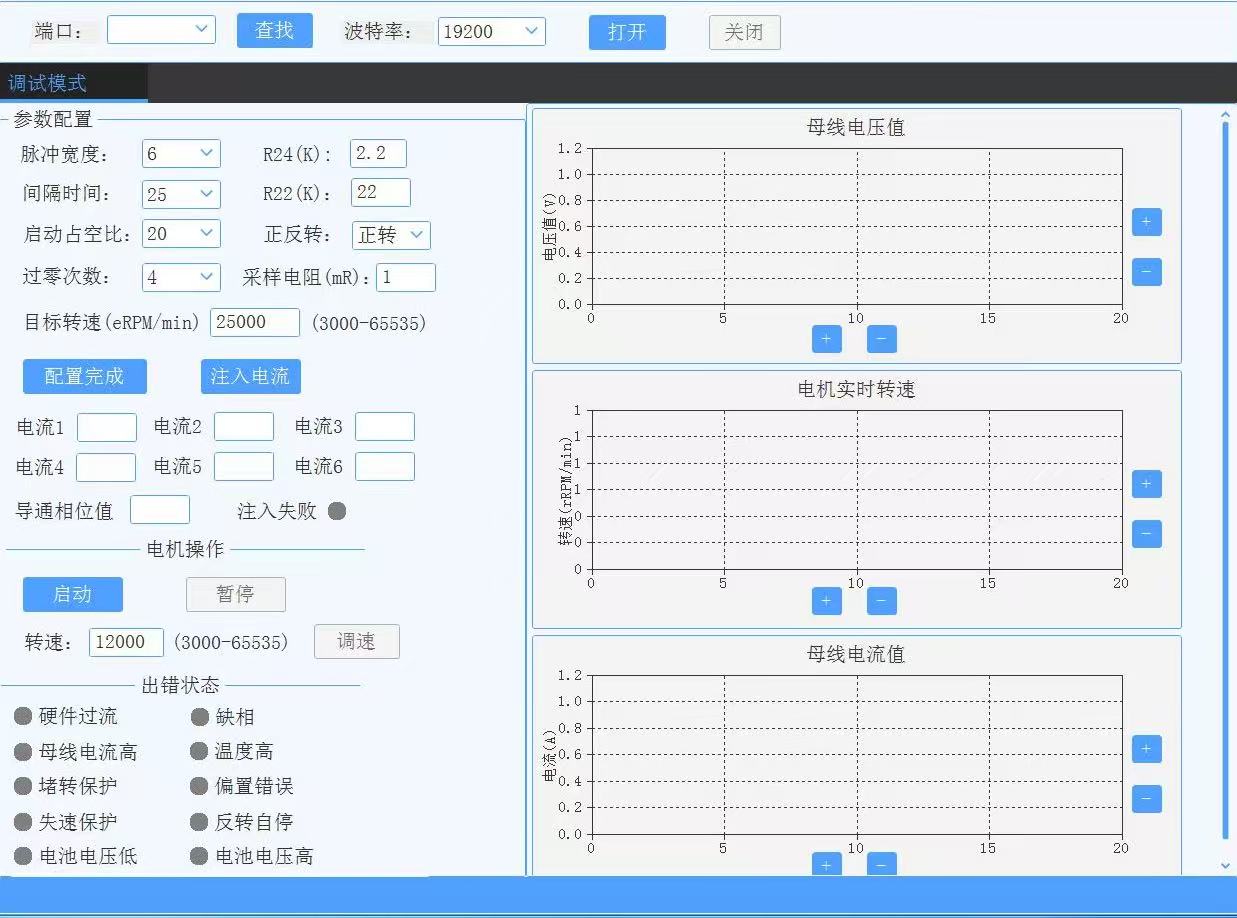

圖（3）上位機調試界面

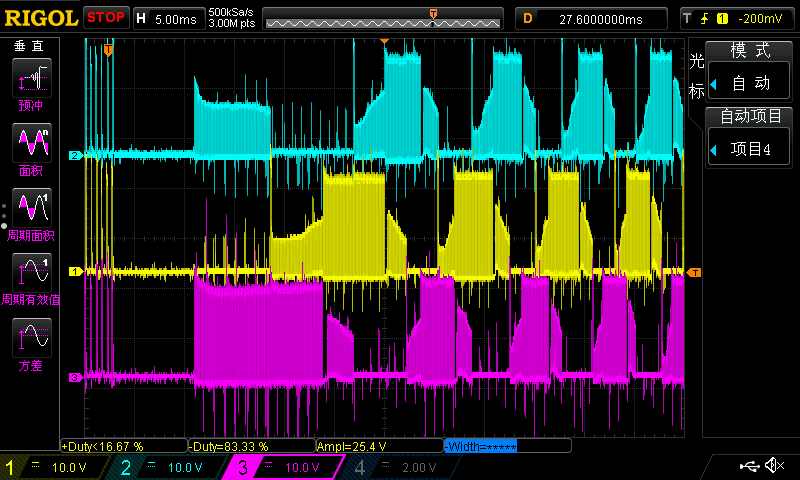

圖（4）電機啟動波形圖

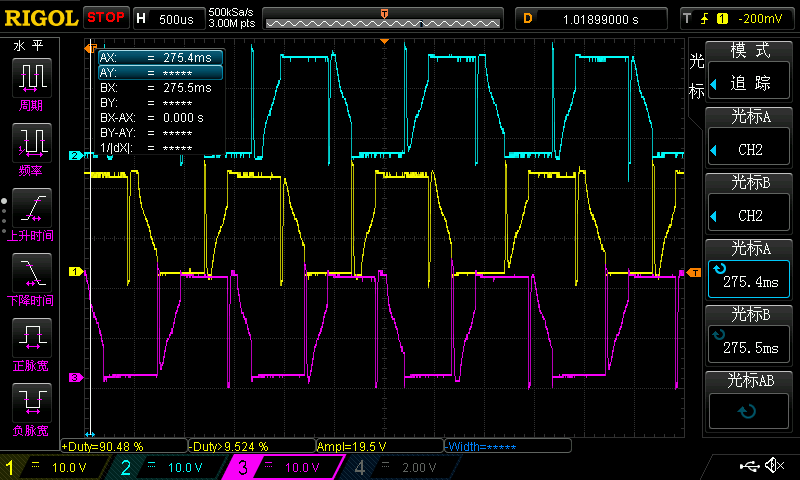

圖（5）電機全占空比（100%）時波形圖
【芯片資源】
適用角磨的高性價比MCU：
|
主要參數 |
AiP8M7008 |
AiP8F7232S |
AiP8F7232 |
AiP8F7364 |
AiP32F7532 |
|
內核 |
1T 8051 |
1T 8051 |
1T 8051 |
1T 8051 |
M0 |
|
主頻 |
16M |
16M |
64M |
88M |
60M |
|
IRAM |
256B |
256B |
256B |
256B |
4K SRAM |
|
XRAM |
256B |
1K |
1K |
2K |
/ |
|
ROM |
8K MTP ROM |
32K |
32K |
64K |
32K+3K |
|
Timer |
16bit×2 16bit×2 |
16bit×2 16bit×2 |
16bit×2 16bit×3 |
16bit×2 16bit×3 |
32bit×1 16bit×3 16bit×1 |
|
高速ADC |
1Msps ADC 15×12bit |
雙ADC 9×12bit |
雙ADC 9×12bit |
1Msps ADC (15+1) ×12bit |
11×12bit |
|
OP |
1ch |
1ch |
1ch |
4ch |
2ch軌到軌 |
|
運算模塊 |
/ |
/ |
MDU |
MDU+Cordic |
除法器 |
|
DMA |
/ |
/ |
/ |
/ |
支持Timer/ADC/USART |
|
COMP |
2ch |
2ch |
2ch |
2ch |
2ch |
|
通信接口 |
1ch Uart |
1ch Uart |
1ch Uart |
2ch Uart/1ch I2C 1ch SPI |
1ch,支持UART和SPI |
|
自帶預驅 |
否 |
否 |
否 |
否 |
否 |
|
封裝 |
SSOP28/QFN28 |
SSOP28 |
LQFP44/ LQFP48/SSOP28 |
SSOP28/LQFP48 |
TSSOP28/TSSOP20 SSOP28/SSOP20 QFN28/QFN20 |
適用角磨的進階高性能MCU：
|
主要參數 |
AiP8F7201 |
AiP8F7201S |
|
內核 |
1T 8051 |
1T 8051 |
|
主頻 |
64M |
16M |
|
RAM |
256B |
256B |
|
XRAM |
1K |
1K |
|
ROM |
32K |
32K |
|
Timer |
16bit×2 16bit×3 |
16bit×2 16bit×2 |
|
高速ADC |
雙ADC 9×12bit |
雙ADC 9×12bit |
|
OP |
1ch |
1ch |
|
運算模塊 |
MDU |
/ |
|
DMA |
/ |
/ |
|
COMP |
1ch |
2ch |
|
通信接口 |
1ch Uart |
1ch Uart |
|
自帶預驅 |
是 |
是 |
|
封裝 |
QFN40 |
SSOP28 |
LDO
|
主要參數 |
AiP78L05 |
AiP78L12 |
|
輸出電壓 |
5V |
12V |
|
輸入電壓 |
7-36V |
12-36V |
|
最大輸出電流 |
100mA |
100mA |
|
封裝 |
TO92/SOT23-3/SOT89 |
TO92/SOT23-3/SOT89 |
MOS預驅
|
主要參數 |
AiP2164 |
AiP2163 |
AiP2119 |
|
支持電路 |
單相高低側 |
單相高低側 |
三相高低側 |
|
芯片供電電壓 |
10-20V |
10-20V |
10-20V |
|
最高工作電壓 |
225V |
90V |
90V |
|
封裝 |
SOP8 |
SOP8 |
TSSOP24/TSSOP20 |
電機可選用外置運放
|
主要參數 |
AiP358LV |
AiP324LV |
AiP8052 |
AiP8054 |
|
工作電壓 |
2.5~5.5V |
2.5~5.5V |
2.5~5.5V |
2.5~5.5V |
|
是否軌道軌 |
是 |
是 |
是 |
是 |
|
通道數量 |
2 |
4 |
2 |
4 |
|
單位增益帶寬 |
1M |
1M |
250M |
250M |
|
封裝 |
SOP8 MSOP8 TSSOP8 |
SOP14 TSSOP14 |
SOP8 MSOP8 |
SOP14 TSSOP14 |
【結語】
中微愛芯角磨控制器解決方案，以其高性能的MCU為核心，借助上位機平臺的有效輔助開發，結合先進的電子控制技術和豐富的物料資源，為用戶提供了穩定、可靠、智能化的角磨控制方案。該方案在可靠性、工況穩定性以及打磨平穩性上優勢突出，是無刷角磨機方案中的理想選擇。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
