【芯產品】“超低功耗+小型封裝”，重新定義LED驅動芯片——AiP33629L
2026-05-12
113
【芯產品】蟄伏于芥子，閃耀于須彌：AiP33629L低功耗功LED驅動芯片
【簡介】
AiP33629L是一款具有低功耗功能的共陰極LED驅動芯片，低功耗模式下可以做到<0.1μA的電流損耗，并支持最大9×16點陣驅動，可輕松實現有低功耗需求的全彩顯示場景。
【主要特點】
● 產品同族化設計，其指令、參數與AiP33629完全兼容
● <0.1μA的超低電流損耗（典型值）
● 高速I(mǎi)IC接口，支持最高1MHz通信頻率
● 支持QFN32(4*4*0.75-0.4)小型封裝
● 支持256級單點調光
● 支持64級全局恒流調節
● 支持內置電阻恒流模式
● 支持外置電阻恒流模式
● 支持SOP32/ESOP32/LQFP32/ QFN32(5*5*0.75-0.5)/ QFN32(4*4*0.75-0.4)封裝

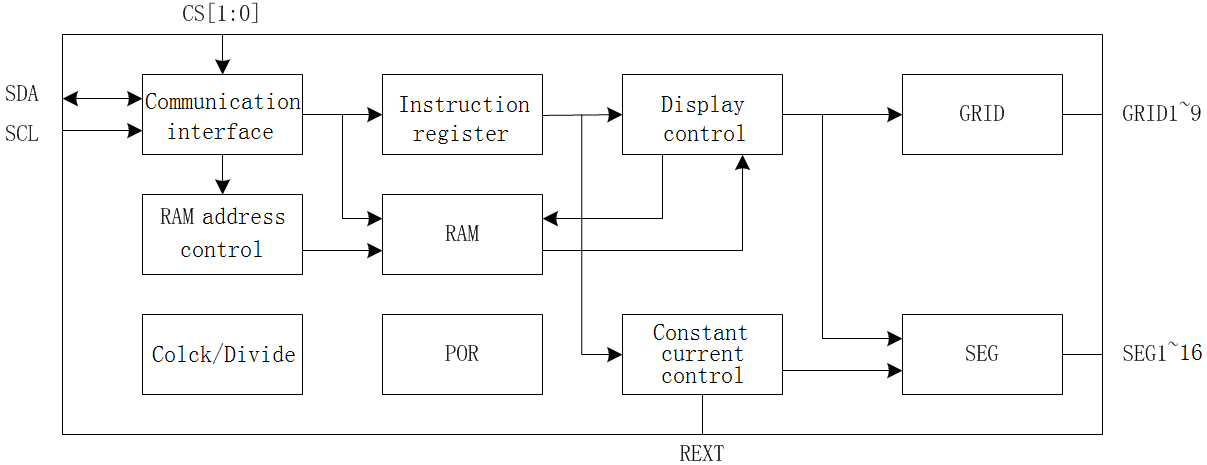

【功能框圖】

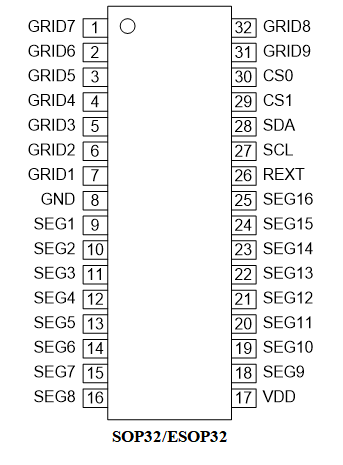

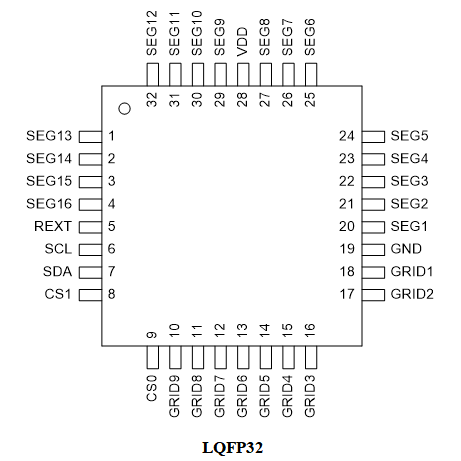

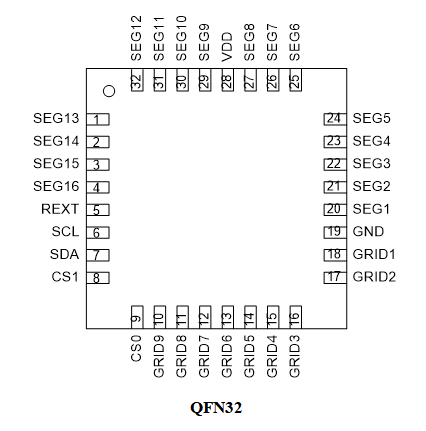

【引腳排列圖】
【典型應用圖】

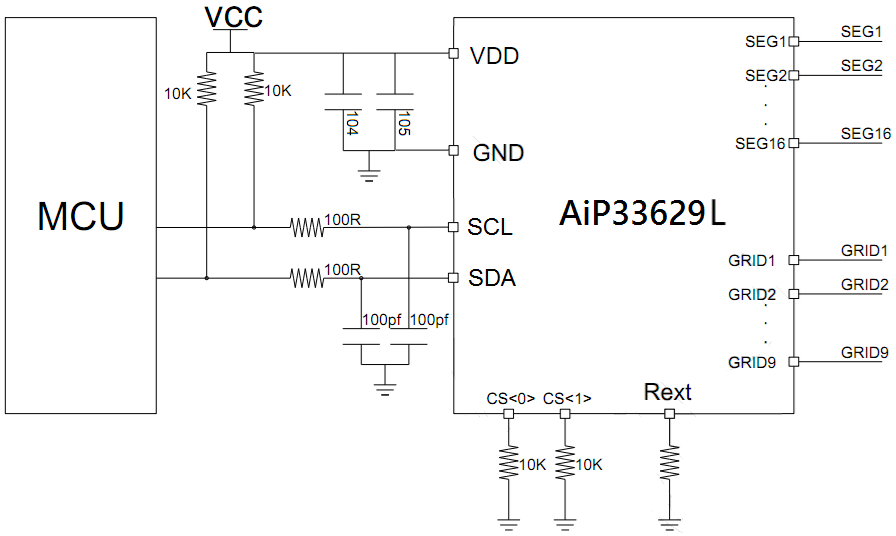

電路外圍：

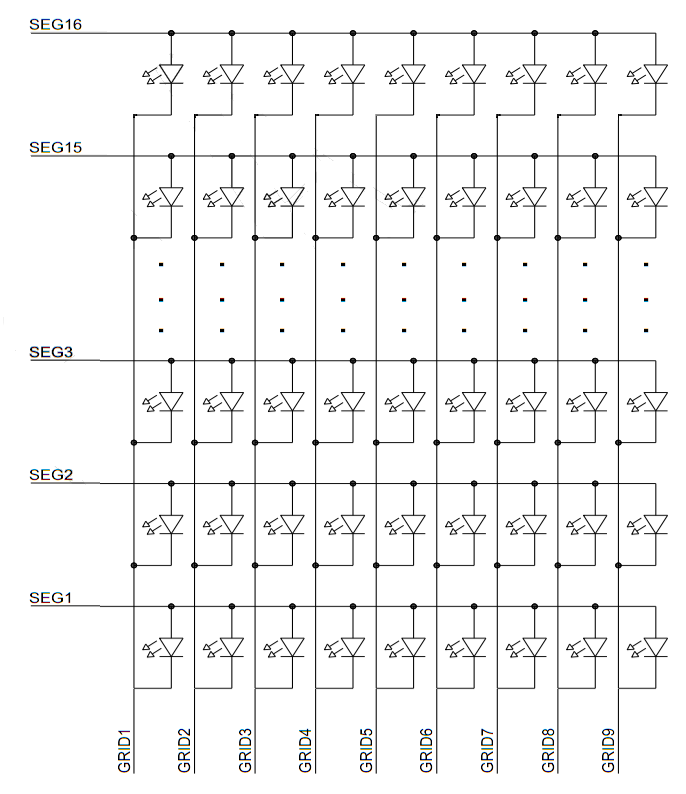

燈陣外圍：
【產品優勢】
超低功耗
AiP33629L針對待機電流要求較高的應用場景，進行了全方位的功能、結構優化，實現了典型值僅有0.1μA級的超低電流損耗。
在實際應用中可不再需要開關電源MOS管進行低功耗控制，只需主控輸入控制指令即可實現超低功耗的運行。
小型化
AiP33629L新增QFN32(4*4*0.75-0.4)小型封裝，在保證核心參數、性能不變的情況下，還能減少36%的PCB使用面積，擁有更高性?xún)r(jià)比。
兼容性
得益于同族化設計，AiP33629L的腳位、參數、指令與AiP33629完全兼容，因此AiP33629L可直接替換AiP33629，無需再做軟硬件開發，極大程度的減小了開發成本。
【應用領域】
在家電、鋰電便攜設備、儀器儀表等領域可以適用于以下場景：
- 設備傳統LED面板驅動
- 設備炫彩氛圍燈效驅動
- 鋰電驅動長續航設備LED面板驅動
- 鋰電小功率LED照明可變光源驅動
【結語】
AiP33629L以“超低功耗+小型封裝”為核心，重新定義LED驅動標準。無論是追求長續航的智能設備，還是需要高精度光效的RGB場景，AiP33629L均可提供高性能、低開發成本的解決方案。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
|
項目 |
AiP33622L |
AiP33623L |
AiP33625L |
AiP33626L |
AiP33627L |
AiP33629L |
AiP33629 |
|
推薦工作電壓 |
2.7V～5.5V |
2.7V～5.5V |
2.7V～5.5V |
2.7V～5.5V |
2.7V～5.5V |
2.7V～5.5V |
2.7V～5.5V |
|
驅動LED數量 |
91 |
96 |
99 |
128 |
135 |
144 |
144 |
|
支持級聯 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
掃描方式 |
共陰極 |
共陰極 |
共陰極 |
共陰極 |
共陰極 |
共陰極 |
共陰極 |
|
通訊方式 |
IIC |
IIC |
IIC |
IIC |
IIC |
IIC |
IIC |
|
顯示幀頻 |
可調 |
可調 |
可調 |
可調 |
可調 |
可調 |
可調 |
|
有效GRID數量 |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
可選 |
|
單點輝度 可調等級 |
256級 |
256級 |
256級 |
256級 |
256級 |
256級 |
256級 |
|
全局電流 可調等級 |
64級 |
64級 |
64級 |
64級 |
64級 |
64級 |
64級 |
|
消隱功能 |
有 |
有 |
有 |
有 |
有 |
有 |
有 |
|
最大輸出驅動 （單端口） |
30mA |
30mA |
30mA |
30mA |
30mA |
45mA |
45mA |
|
復位功能 |
上電復位 |
上電復位 |
上電復位 |
上電復位 |
上電復位 |
上電復位 |
上電復位 |
|
低壓復位 |
低壓復位 |
低壓復位 |
低壓復位 |
低壓復位 |
低壓復位 |
低壓復位 |
|
|
睡眠模式 |
—— |
—— |
—— |
—— |
—— |
＜300uA 睡眠模式 |
＜300uA 睡眠模式 |
|
關斷模式 |
<0.1uA 關斷模式 |
<0.1uA 關斷模式 |
<0.1uA 關斷模式 |
<0.1uA 關斷模式 |
<0.1uA 關斷模式 |
<0.1uA 關斷模式 |
—— |
|
電流調節方式 |
內部指令 |
內部指令 |
內部指令 |
內部指令 |
內部指令 |
內部指令 外部電阻 |
內部指令 外部電阻 |
|
封裝 |
SOP24 ESSOP24 QFN24 |
SOP24 ESSOP24 QFN24 |
SOP24 ESSOP24 QFN24 |
SOP28 ESSOP28 QFN28 |
SOP28 ESSOP28 QFN28 |
SOP32 ESSOP32 LQFP32 QFN32 |
SOP32 ESSOP32 LQFP32 QFN32 |
（李宇恒、謝俊杰）
