【背景】
柵極驅動器是功率變換與電機控制系統的核心關鍵器件，承擔著主控信號與功率MOSFET/IGBT之間高速可靠的橋梁作用。在電子電力系統中，無論是新能源動力電控、光伏逆變器、工業變頻器、電機控制系統，其核心都離不開柵極驅動器的精準控制。
【產品介紹】
AiP21360L是一款可作用于N型功率MOSFET和IGBT等功率器件的三相橋式驅動電路，主要包含三個獨立的半橋驅動電路，輸入邏輯兼容 3.3V/5V/15V，極限耐壓可達700V；可同時關斷六通道輸出；內置直通防止和死區時間功能，確保功率管上下橋臂不會同時導通；內置VCC和VBS的欠壓保護電路；集成過流保護功能，提供FAULT指示欠壓和過流故障狀態。內置3.3V/5V可選LDO，可對外部MCU供電。
【產品優勢】
- 集成3.3V、5V可選輸出LDO：LDO具有超過100mA的負載能力，可為控制電路和系統模塊提供穩定內置電源
- VB極限耐壓高達700V：超高可靠性，在各種惡劣工況條件下均有充足的耐壓余量
- 根據應用需求可支持多種封裝形式：SOP28、SOP32（含LDO）、TSSOP28L
【主要特點】
- 高側浮動電源電壓700V?
- 輸出峰值電流+300mA/-500mA
- 輸入邏輯兼容 3.3V/5V/15V.
- 死區時間控制功能和直通防止功能
- 集成VCC/VBS欠壓保護(UVLO)
- 過流保護、使能控制可同時關斷所有輸出
- FAULT指示故障狀態
- 外部引腳可配置故障清零時間
- 內置3.3V/5V 100mA負載能力LDO
- 封裝形式：SOP28、SOP32、TSSOP28L
【應用場景】

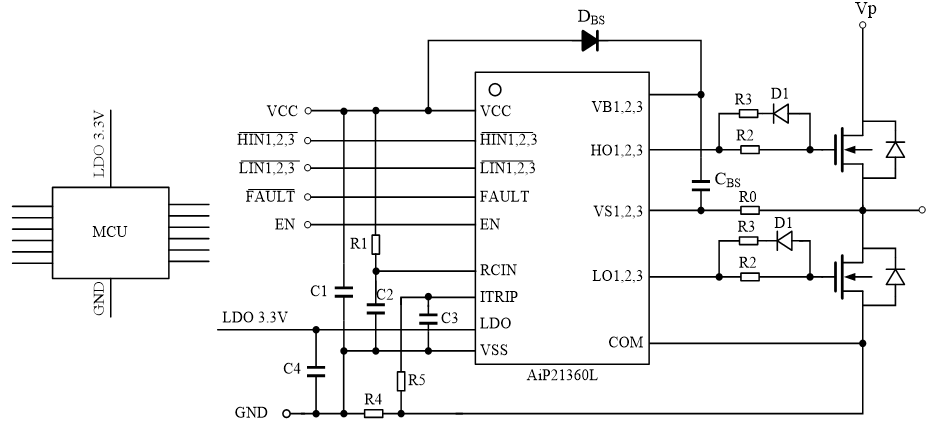

【典型應用電路】

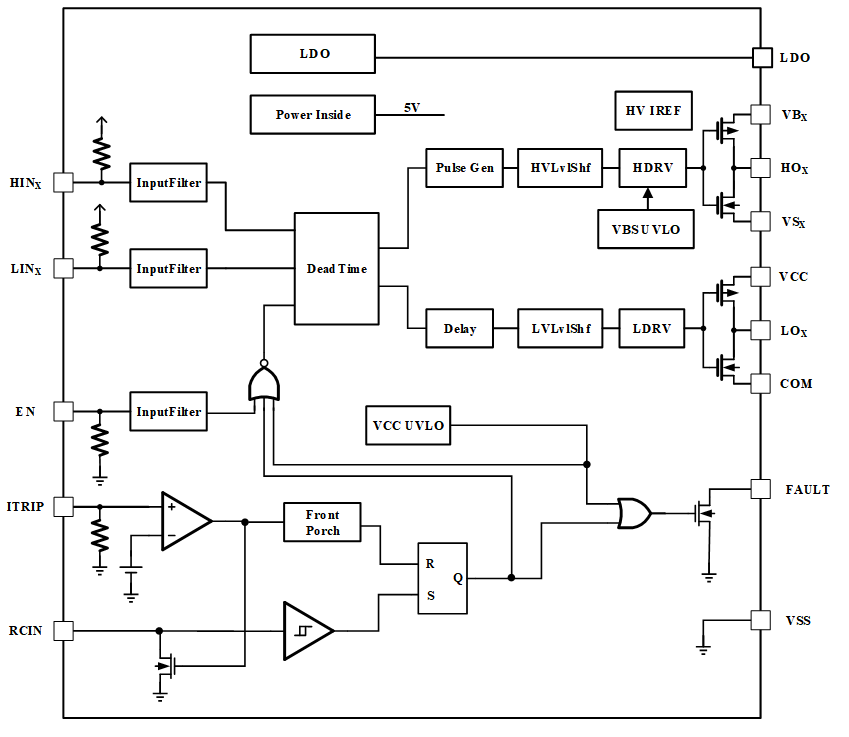

【功能框圖】

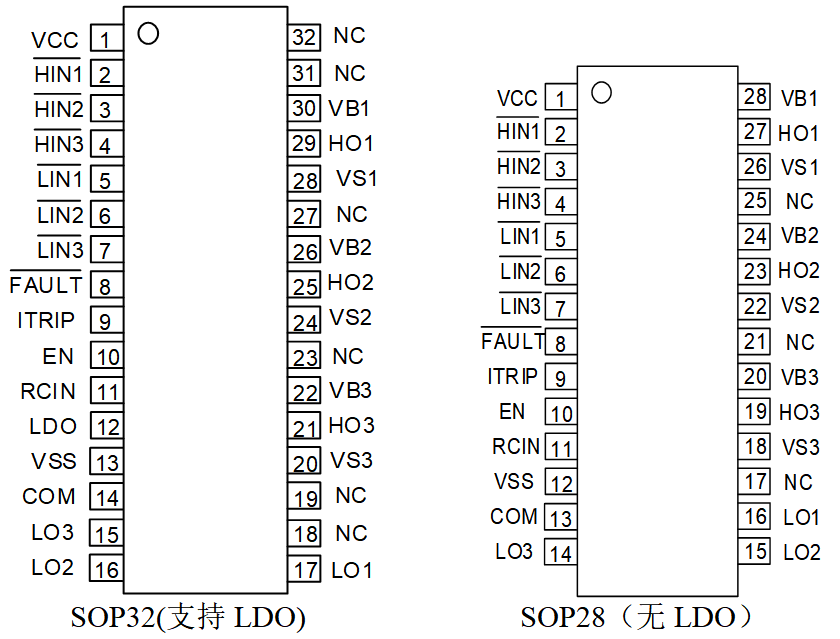

【引腳排列】
SOP32(支持LDO) SOP28（無LDO）
【引腳說明】

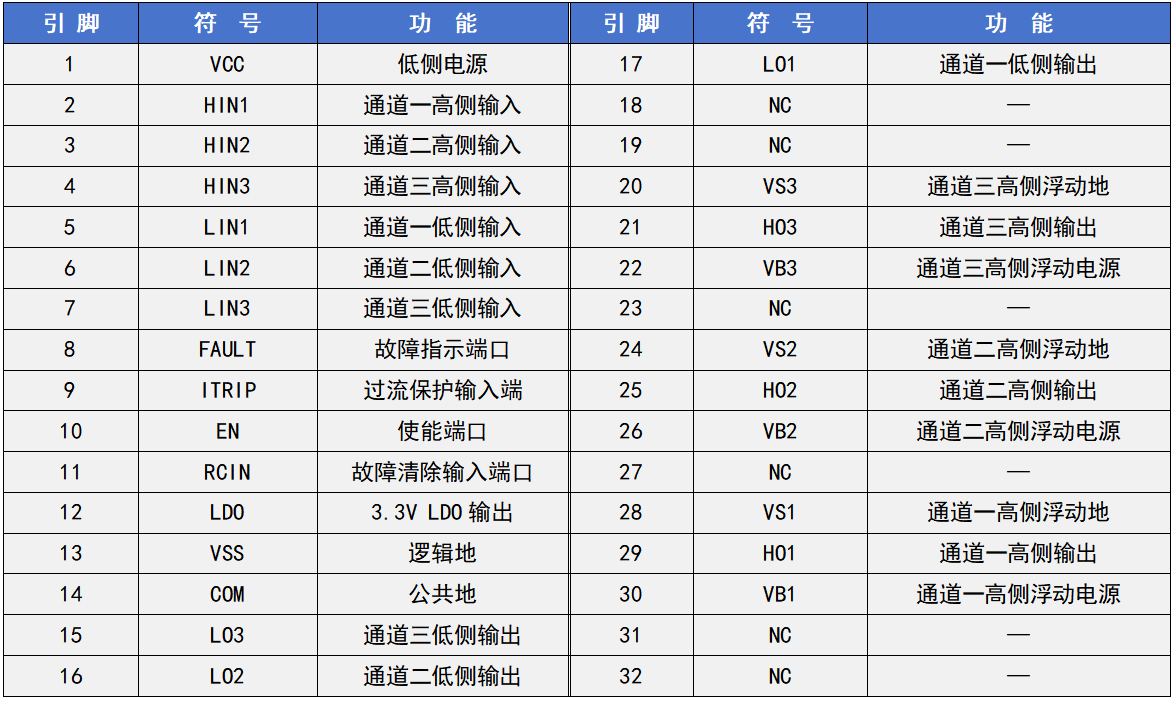

SOP32引腳說明
【結語】
AiP21360L是一款高性能柵極驅動芯片，集成耐高壓架構、多重保護、LDO穩壓等核心功能，高度集成化的設計有效精簡PCB布局，大幅提升高壓驅動系統的穩定性和可靠性。憑借強大性能，AiP21360L可廣泛適配變頻家電、工業電機控制等場景，一站式滿足各類高壓驅動系統的應用需求。
