【芯產品】高壓‘電能搬運工’——150V寬電壓輸入，800mA穩定輸出的開關電源控制器——AiP5843！
2025-12-10
1238
中微愛芯新推出一款用于開關電源的150V高壓輸入開關電源控制器——AiP5843。通過配合外圍無源器件將輸入電壓降至5V穩定輸出?？刂破髟O(shè)計具有PFM模式，可減小輕載開關損耗，優化轉換效率；具有軟啟動功能，能夠有效減小啟動階段浪涌電流；具有頻率折返保護，電感電流異常時降頻限流，防止電感電流飽和。AiP5843集成了輸出欠壓保護，輸出過載，過溫保護等各種保護功能。
AiP5843輸出電壓可通過外部電阻進行調節。此電路外部僅需很少的外部元件，使用簡單，廣泛應用于工業和消費電子等領域。
產品優勢
輸入兼容性強：18V-150V輸入范圍，可有效匹配多種應用場景。
多維安全矩陣：輸出欠壓保護，輸出過載，過溫保護等各種保護功能，確保系統安全穩定。
輸出電壓自由設定：電路輸出可根據外圍反饋電阻調整至合適輸出電壓，可匹配多種輸出應用場景。
主要特點
寬電壓輸入范圍：18V～150V
輸出電壓可調
最大輸出電流：800mA
全芯片浮動地
軟啟動
輕載降頻
負載調整率優化
頻率折返限流
前沿消隱
集成多種保護功能
封裝形式：SOP8

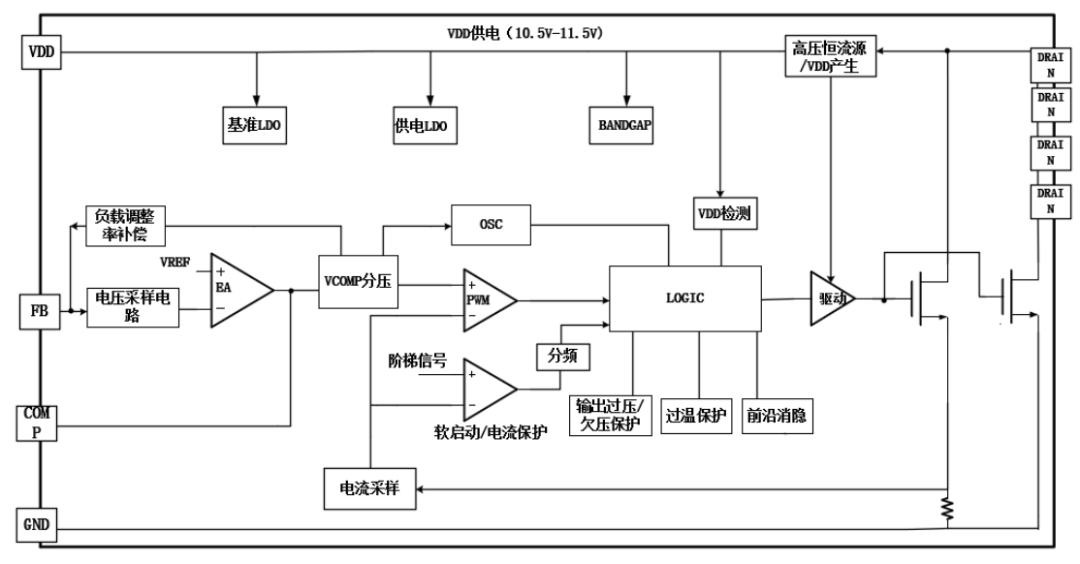

功能框圖

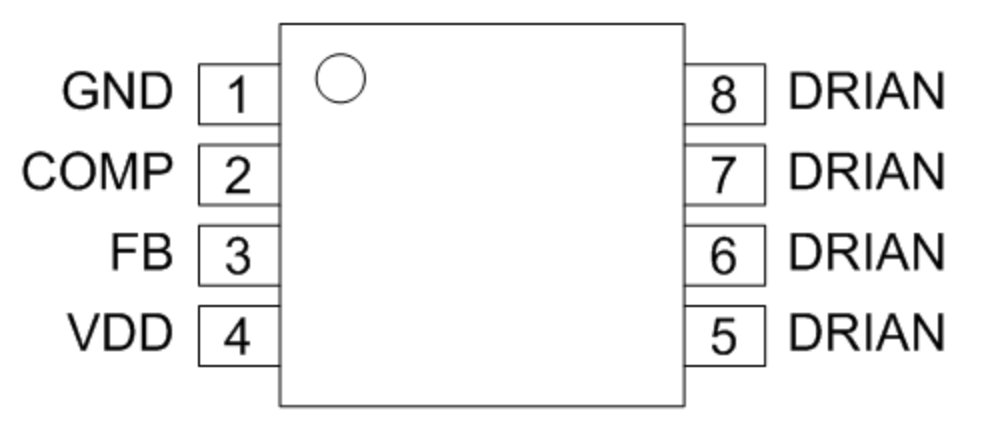

引腳排列圖
AiP5843：SOP8

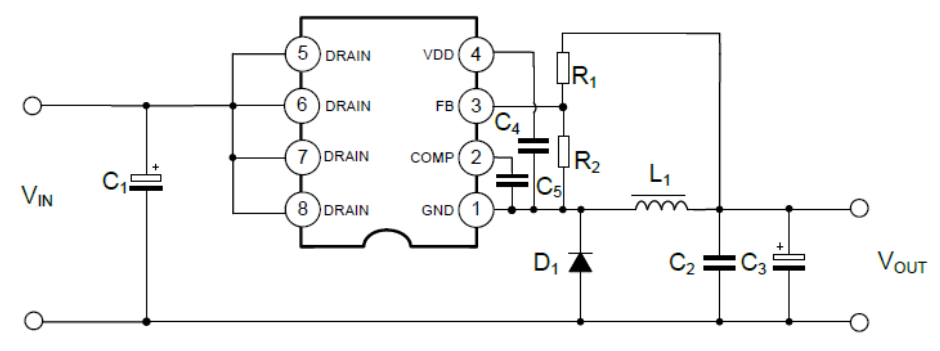

典型應用圖
應用領域
汽車電子：車載導航、LED車燈等
工業設備：PLC控制器、電機驅動、工業傳感器
通信設備：路由器、基站、光纖模塊
消費電子：LCD電視、機頂盒、數碼相框等

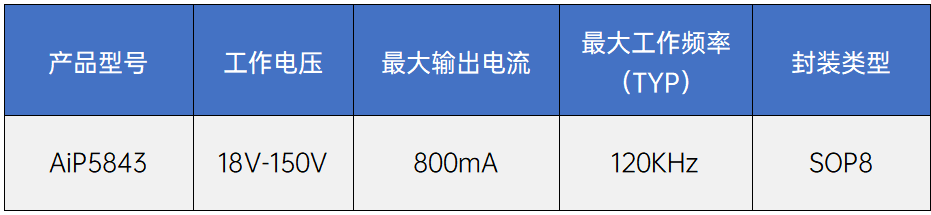

AiP5843系列關鍵參數：
結語

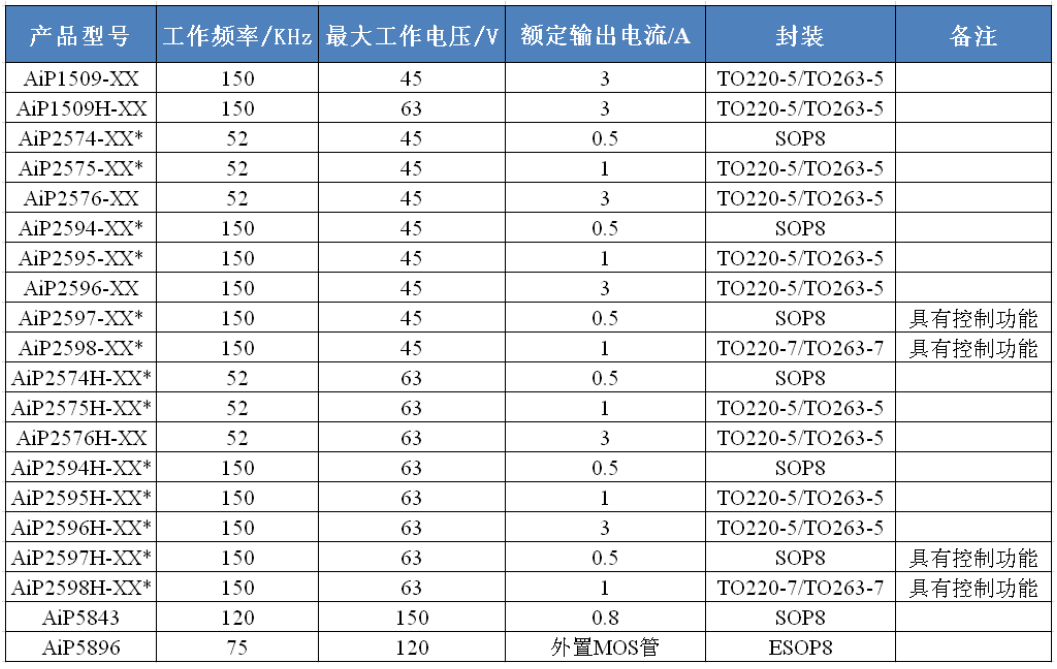

AiP5843是一款寬輸入電壓（18V-150V）、輸出電壓可調、800mA輸出電流的降壓芯片。除AiP5843外，中微愛芯還提供更多降壓型DC-DC穩壓器供客戶選擇，具體選型表如下：
如需了解更多產品信息或獲取技術支持，歡迎與我們聯系。
