行業介紹
在智能家電飛速發展的今天，傳統控制面板方案正面臨成本高、設計繁、開發慢的多重挑戰。過去，要實現觸摸與顯示功能，往往需要“觸摸MCU”與“顯示驅動”兩顆芯片協同工作，而若將觸摸檢測功能集成于主控MCU，雖然節約了一顆獨立芯片的成本，卻大量占用了寶貴的I/O口資源與軟件算力，導致MCU擴展性受限，系統升級與功能拓展難度增大。
為此，中微愛芯推出新的觸摸顯示一體化控制方案。其核心器件AiP1648，將高精度觸摸檢測功能從主MCU中分離，并將其與多段位LED顯示驅動一同集成于一顆外部芯片之中。該方案憑借高集成度、低成本、易開發等優勢，實現了對主MCU資源與系統整體成本的雙重解放，為智能家電面板的設計提供了更優解。

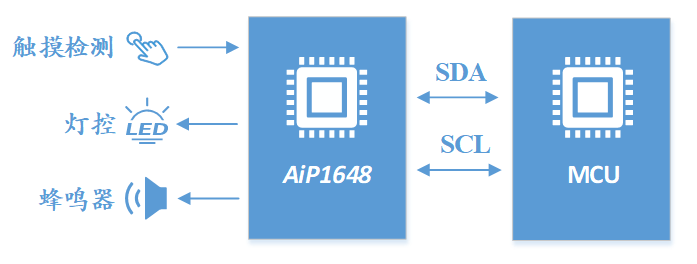

整體解決方案
本方案以AiP1648為核心構建完整的觸摸顯示控制系統。該芯片將8通道高精度觸摸檢測與多段位LED顯示驅動集成于單芯片，采用IIC通信協議可輕松實現觸摸參數配置、狀態讀取與顯示控制。
相比傳統雙芯片架構，AiP1648通過高度集成設計，顯著優化系統成本并簡化電路板布局。芯片支持10段7位到13段4位共陰極LED顯示，具備8級輝度調節功能，觸摸靈敏度、消抖次數等關鍵參數皆可通過軟件靈活設定，適配多樣場景需求。
方案采用模塊化設計，集成了觸摸檢測系統、顯示驅動模塊和標準IIC通信協議，實現與主MCU的高效數據交互。通過精簡外圍電路與優化系統結構，該方案為各類家電面板提供了一站式、高可靠、易落地的完整解決方案。
AiP1648方案
方案特點
集成度超高：觸摸、顯示、驅動、通信全集成，外圍元件極少，布局更簡潔
功能外置化：將觸摸檢測功能從主MCU中分離，有效釋放了MCU的I/O端口資源，提升系統設計的靈活性與可擴展性

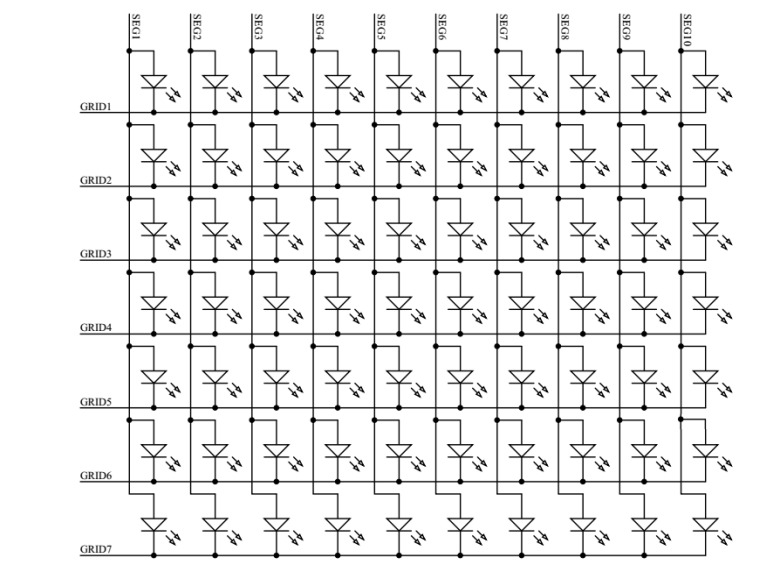

顯示隨心控：支持10段7位到13段4位LED顯示，8級輝度可調，明暗隨心，視覺效果細膩
蜂鳴器集成：集成有源蜂鳴器驅動程序，提示音效輕松實現，交互體驗更完整
多鍵觸控可調：8個觸摸按鍵通道，支持多鍵同時檢測，觸摸閾值、消抖次數、噪聲值均可軟件配置，適應不同場景
通信更高效：采用標準IIC協議，與主MCU輕松對話，配置靈活、響應迅速
抗干擾高可靠：高抗干擾設計，告別誤觸，運行更穩定
CS：10V靜態、3V動態
EFT：4000V-100KHz/5KHz

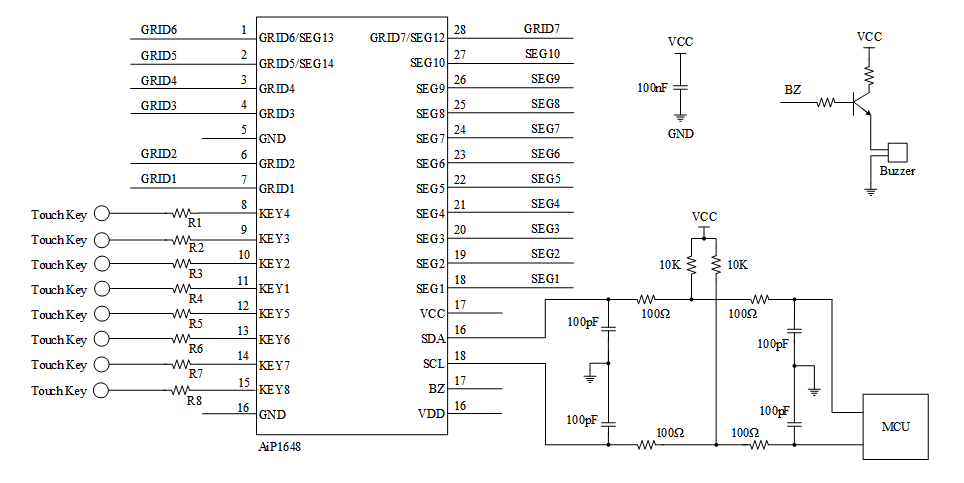

典型應用圖
AiP1648典型應電路圖

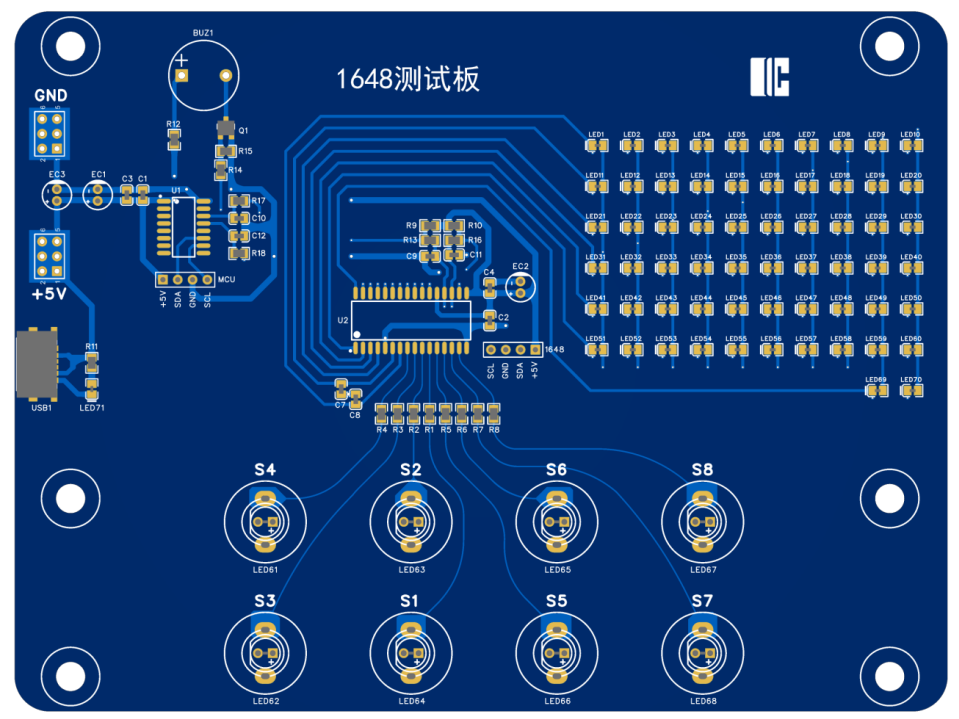

方案實物
AiP1648demo板PCB圖
應用領域
LED顯示面板和觸摸按鍵場合，例如炸鍋，微波爐，電磁爐，熱水器，風扇等家電產品。
芯片資源

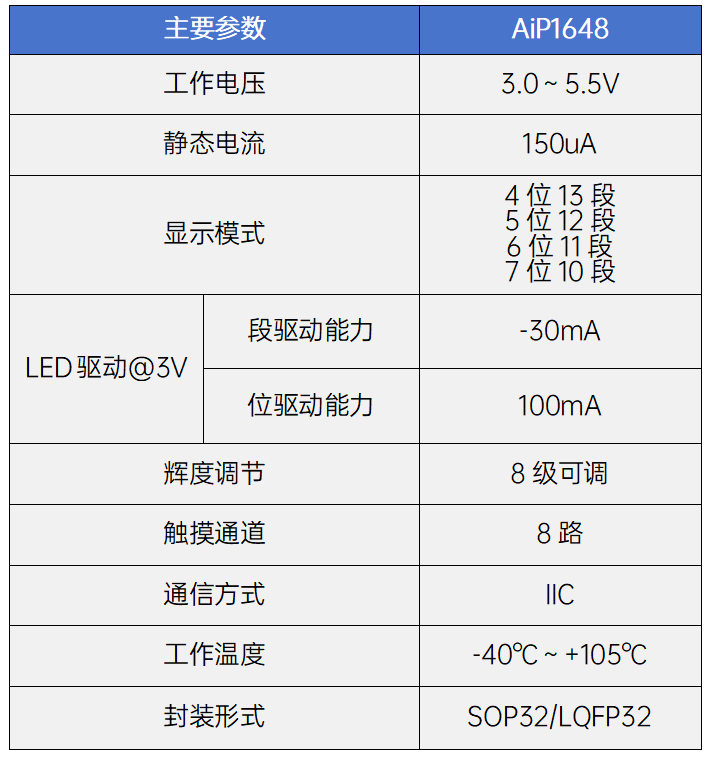

中微愛芯AiP1648具體參數如下表所示：
結語
AiP1648延續了獨特的"觸摸+顯示"二合一架構，為成本敏感型應用提供了極具競爭力的解決方案。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
