【芯產品】8KB Flash ROM的超值型觸摸8位微控制器——AiP8S3408
2026-03-03
187
簡介 Introduction
AiP8S3408是一款觸摸型8051內核MCU，內置8KB Flash、256B IRAM、256B XRAM、256B EEPROM，內部集成Timer0/1/5、WDT、UART、ADC，觸摸采用CCT結構，無需片外觸摸電容。
02產品優勢
內置EE容量大，燒錄口可映射，可靈活應用；觸摸模塊采用CCT結構，無需外接電容，節省BOM成本，同時提升觸摸電路的穩定性與抗干擾能力。
03主要特點
內核：1T 8051
工作電壓范圍:1.8~5.5V
工作模式：普通模式、空閑模式、停止模式
存儲器：8KB Flash、256B IRAM、256B XRAM、256B EEPROM
時鐘：內部16MHz高速振蕩、內部低速32kHz振蕩
低電壓復位：5 level選擇（1.6V~3.8V）
低電壓檢測：16 level選擇（1.8V~4.2V）
中斷：20個外部中斷源、過零檢測專用中斷、9個內部中斷源，中斷優先級軟件設置
GPIO：26個多功能雙向I/O口，支持獨立弱上拉和弱下拉
LED驅動：高電平驅動能力4檔可選、低電平驅動能力2檔可選
定時器：2個8位通用計時器T0/1，1個12位高級定時器T5支持LED單線通信
通信接口：1路UART
觸摸模塊：支持12個按鍵通道，無需片外觸摸電容
ADC：12位分辨率A/D轉換器，內部2V/3V/4V/VDD基準電源
燒錄：支持帶電燒錄、燒錄口可映射
工作溫度：-40~+105℃
封裝形式：SOP16/SOP20/SOP28/SSOP24/SSOP28/QFN20/QFN24/QFN28

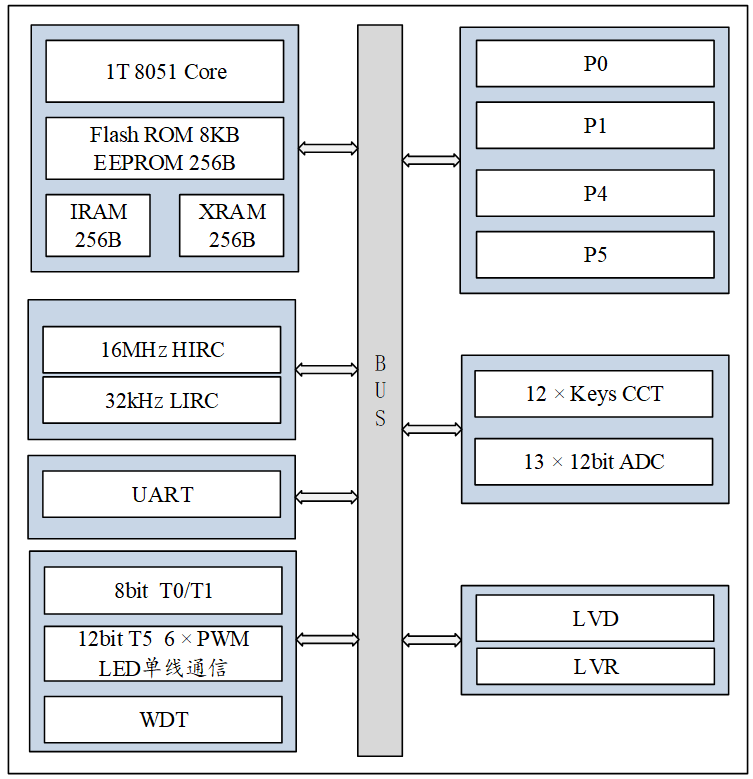

04功能框圖

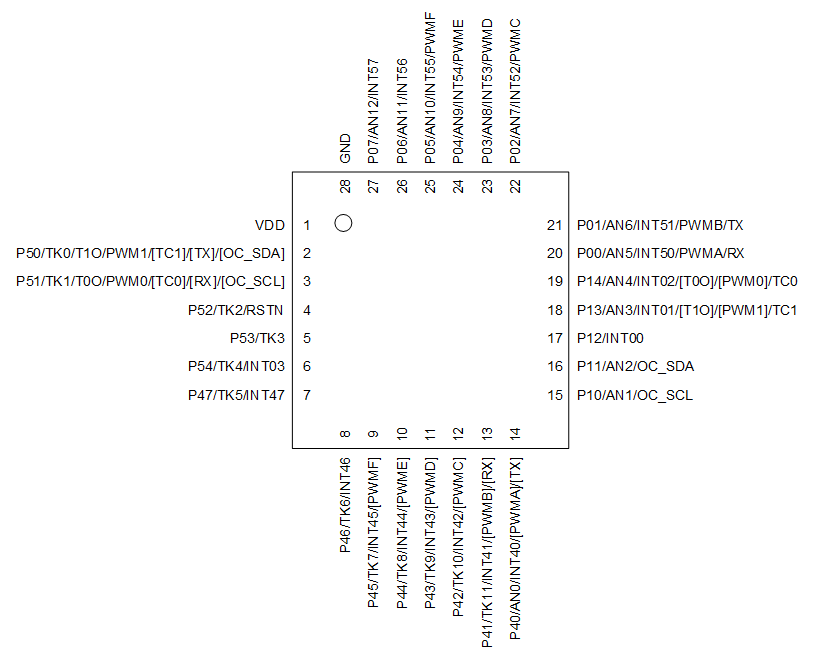

QFN28

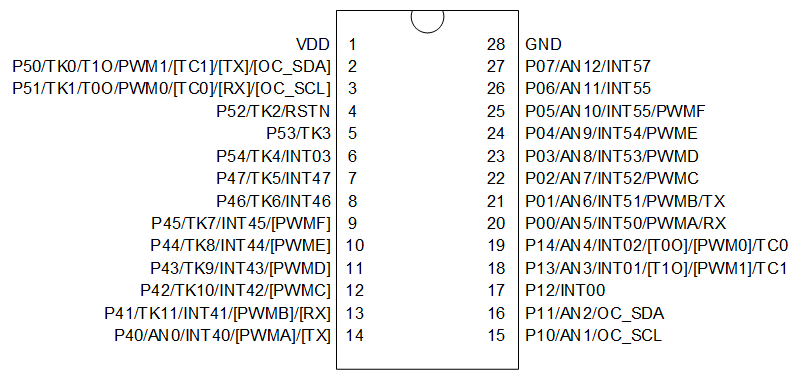

SOP28
05應用領域

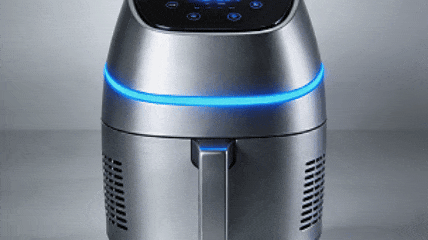

智能家電：空氣炸鍋、電烤箱、電飯煲、智能開關面板等家居電器的觸摸面板

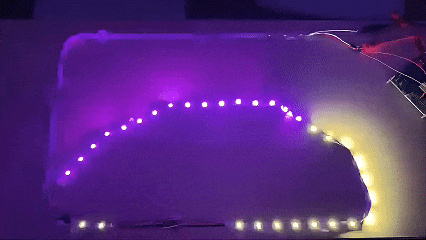

消費電子（上圖為6080燈帶）
06結語
AiP8S3408是一款經濟型觸摸電路，為觸摸控制與低功耗嵌入式場景提供了高集成、高性價比的解決方案。其無需片外觸摸電容的設計可有效簡化硬件布局、降低BOM成本，是智能家電、消費電子等領域?qū)崿F(xiàn)可靠交互與高效控制的理想選擇。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
?
