【芯產品】4K MTP ROM的觸摸型8位微控制器——AiP9M362
2026-03-13
175
01
簡介
AiP9M362是一款觸摸型RISC內核MCU，內置4K x 16 bit MTP ROM、464 x 8 bit RAM，內部集成Timer0/1/2、UART、WKT、WDT、PWM、CRC、TOUCH、ADC。
02
主要特點
內核：8-bit RISC
工作電壓范圍：Fsys=18MHz,LVR~5.5V,LVR>2.3V;
Fsys=9MHz,LVR~5.5V,LVR>1.7V;
工作模式：快速模式、慢速模式、空閑模式、停止模式
存儲器：464×8bit RAM、4K×16bit MTP ROM
時鐘：內部18.432MHz高速振蕩、內部50KHz/60KHz低速振蕩、外部32.768KHz晶振
低電壓復位：16 level選擇（1.6V~3.5V）
低電壓檢測：15 level選擇（1.87V~4.3V）
中斷：9個中斷源
GPIO：22個可編程I/O引腳，支持CMOS推挽輸出、內置上拉電阻，所有引腳變化喚醒和中斷；
定時器：2個8位通用計時器T0/1，1個15位通用定時器T2；
PWM：6路單獨占空比可調PWM，支持互補輸出；
喚醒定時器（WKT）：結合SIRC檔位8個可調中斷時間可設置
看門狗定時器（WDT）：結合SIRC檔位8個可調復位時間可設置，在停止模式下可以關閉/使能WDT
CRC校驗模塊
通信接口：1路UART
觸摸模塊：支持13個觸摸通道
ADC：12位分辨率A/D轉換器，最多支持19外部輸入通道，2個內部電壓通道VBG、1/4VDD；參考電壓VDD、VBG（1.18V）、VBG（2.5V）、VBG（2V）、VBG（3V）
工作溫度：-40~+105℃
封裝形式： SOP16/SOP20/SSOP20/SSOP24
03
功能框圖

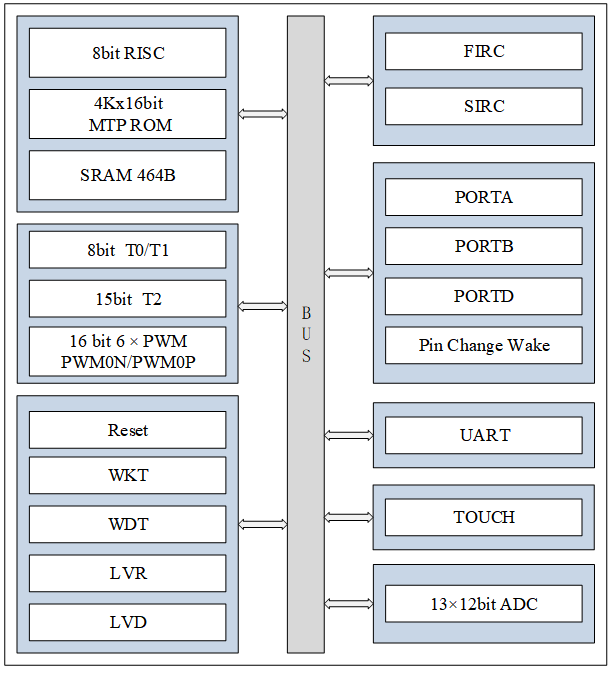

系統框圖

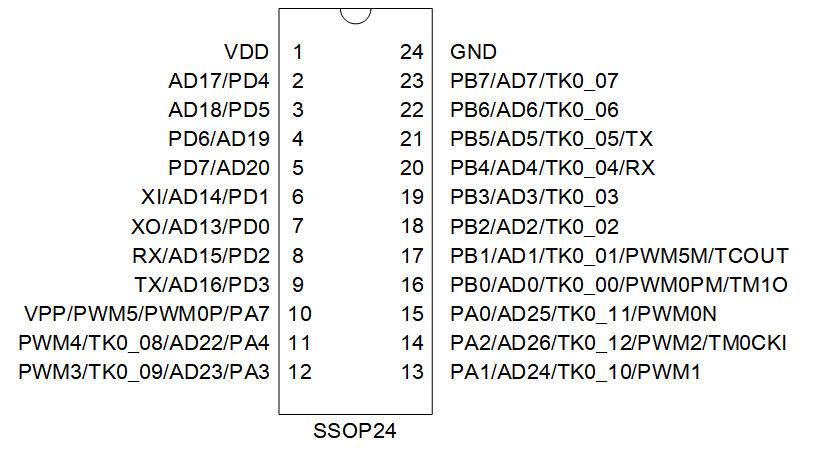

AiP9M362-SSOP24引腳排列圖

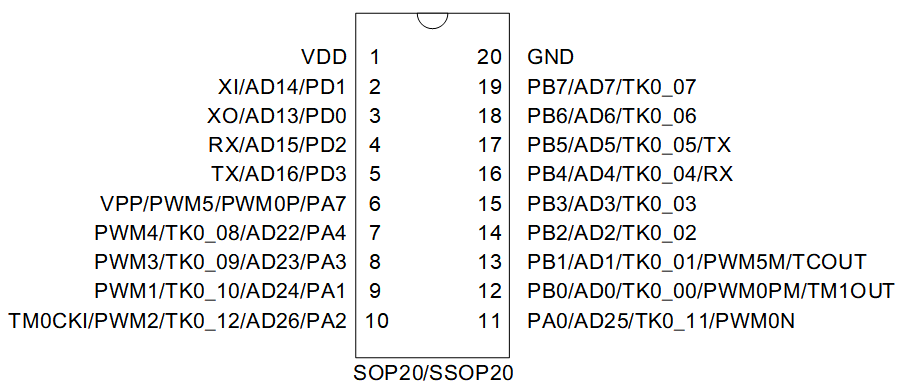

AiP9M362-SOP20/SSOP20引腳排列圖

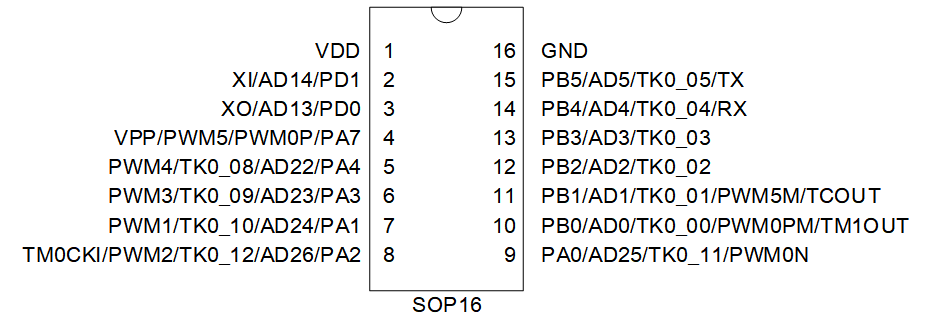

AiP9M362-SOP16引腳排列圖

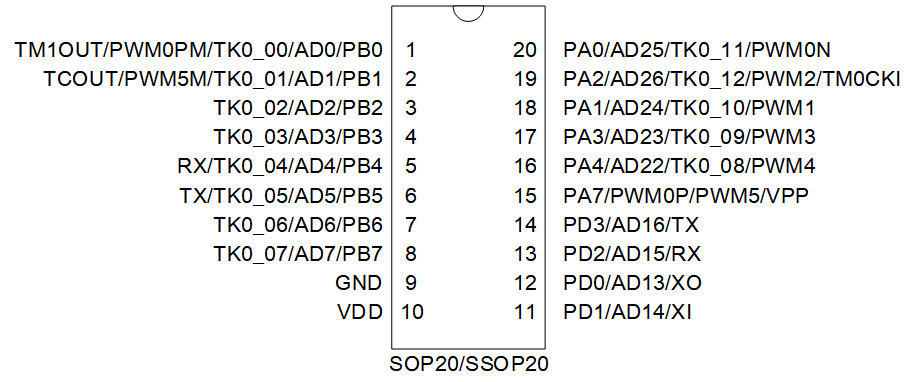

AiP9M3621-SOP20/SSOP20引腳排列圖

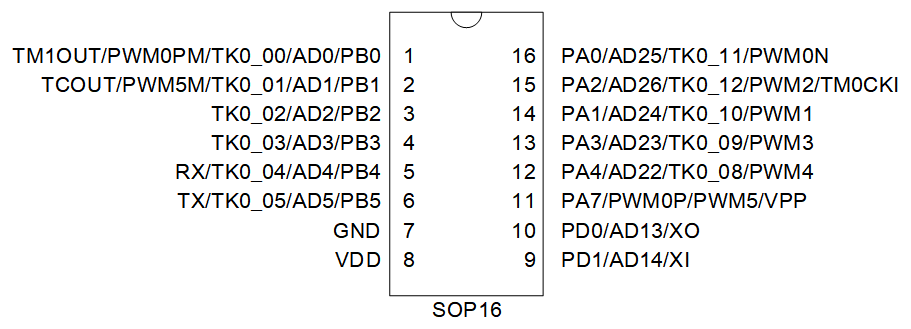

AiP9M3621-SOP16引腳排列圖
04

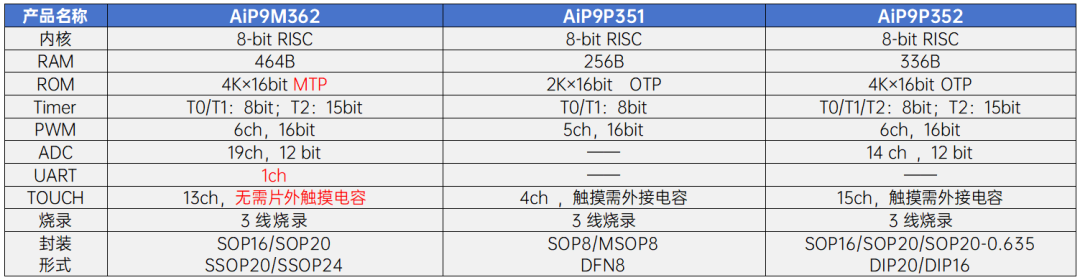

產品優勢
無需外接電容，高性價比，節省BOM成本，同時提升觸摸電路的穩定性與抗干擾能力。
05
應用領域
通用電子領域
小家電
06
結語
AiP9M362是一款經濟型觸摸電路，為觸摸控制與低功耗嵌入式場景提供了高集成、高性價比的解決方案。其無需片外觸摸電容的設計可有效簡化硬件布局、降低BOM成本，是小家電、消費電子等領域?qū)崿F(xiàn)可靠交互與高效控制的理想選擇。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
