行業介紹
在現代生活中，抽油煙機已經成為廚房三大件之一，出現在千家萬戶的家庭中，未來市場前景非常廣闊。面對這個龐大的市場，中微愛芯推出一整套智能煙機方案，該方案支持多功能，多按鍵，還能根據需求，提供多種外設模塊支持，配合顯示驅動芯片，能夠實現各種LED，LCD高亮度顯示，匹配各種個性化的顯示需求，具有低成本，高穩定性等優勢。
產品參數
工作電壓：AC220V 50Hz
最大功率：250W
工作溫度：-20℃-80℃
噪聲：≤70分貝
風量：20m³/min
操控方式：觸摸按鍵，遙控控制，手勢控制
顯示面板：LED + 數碼管
保護功能：NTC短路開路保護，過溫保護
激光熱感模塊：可根據環境溫度智能調節風力
其他功能：支持掉電記憶，預約，定時等
方案特點
采用電源板+顯示板的方案，顯示板負責功能邏輯控制，還包括觸摸按鍵，數碼管和LED等外設控制，根據煙機版本的不同，還會加入紅外手勢控制，激光熱感模塊等外設。
電源板主要負責提供穩定的電壓，還有各種大電流的外設驅動，例如電機，蜂鳴器，照明燈，色溫燈等，電源板和顯示板通過類IIC通訊，顯示板負責主要邏輯，通過通訊控制電源板上的外設。
采用模塊化設計，可根據功能需求增減外設，如增加遠程藍牙控制，遠程遙控控制，增加顯示驅動芯片，增加LCD顯示屏等。也可以去除手勢控制和熱感模塊，只留下最基礎的吸風和定時功能，從而降低成本。
芯片選型
顯示板采用中微愛芯AiP8F3532芯片，AiP8F3532是一款觸摸型8051內核MCU芯片，內置32KB Flash、256B IRAM、1KB XRAM，最多支持20個ADC和29個觸摸按鍵，搭配中微愛芯觸摸庫，可通過CS 10V靜態、6V動態、EFT 4000V等可靠性測試?？筛鶕枨?，改用AiP8F3516芯片，空間降為16KB，但成本也會降低，適合功能需求少的項目。也可以改用AiP8F3564芯片，適配功能多的項目，如添加紅外，wifi遠程控制，添加LCD顯示或做更復雜的顯示界面時，可用一顆AiP8F3564芯片實現全部功能。

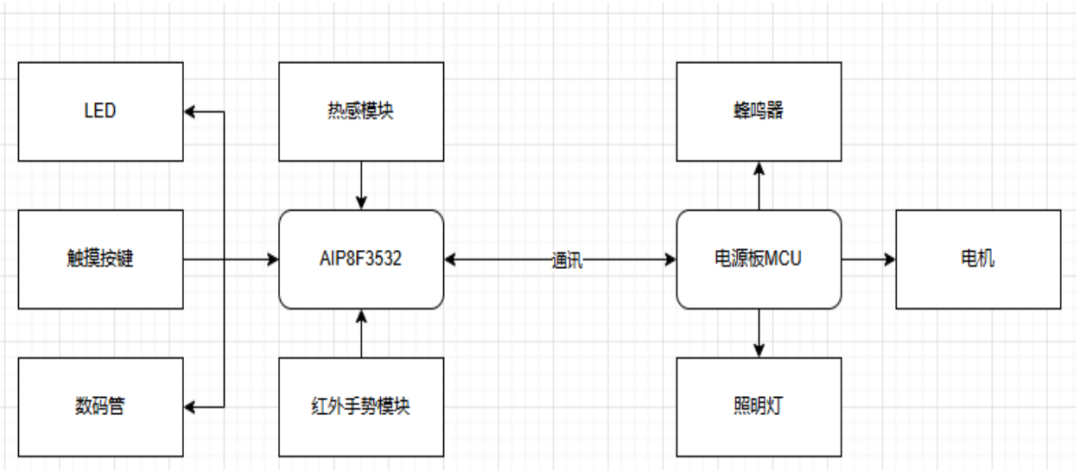

程序框圖

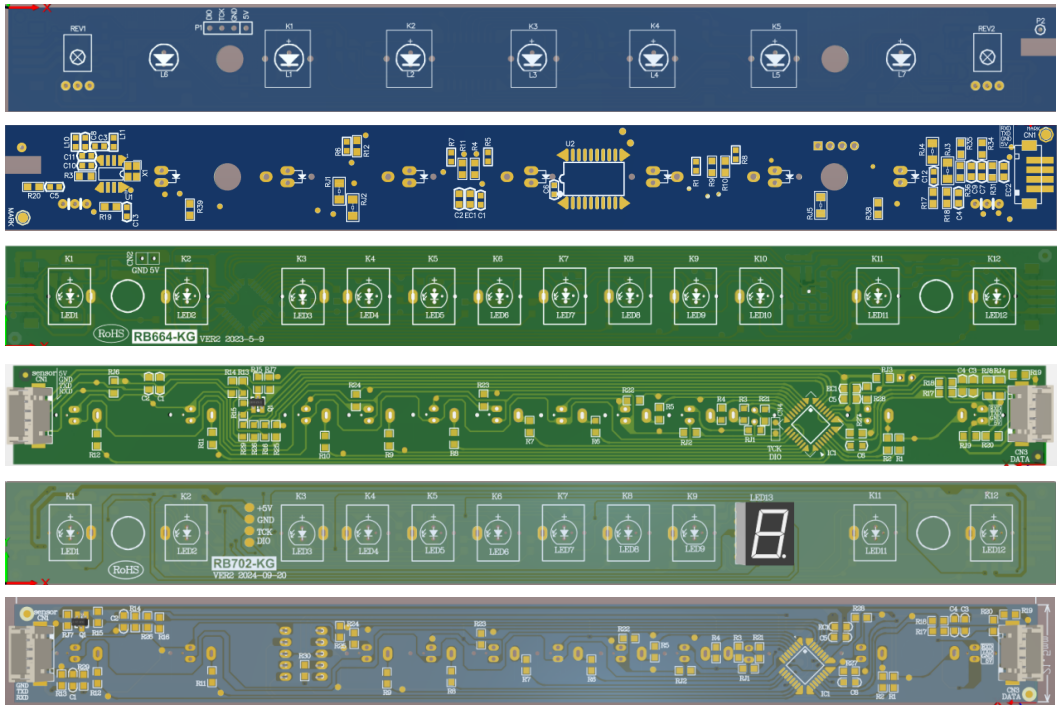

PCB實物

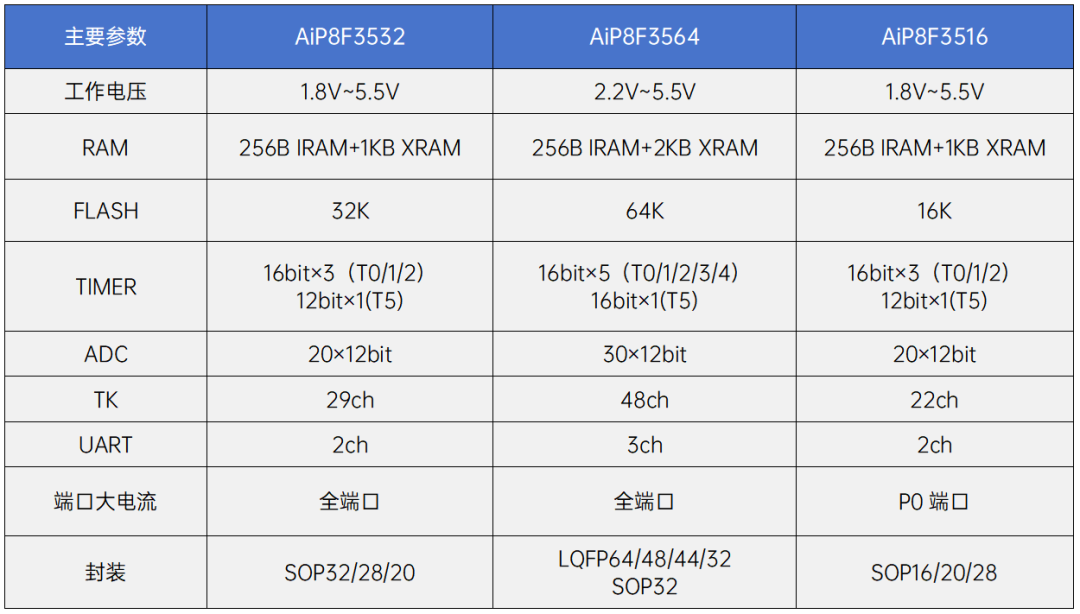

芯片資源
中微愛芯AiP8F35XX電路均可用于顯示板方案，具體參數如下表所示：
結語
該煙機方案靈活可靠，芯片選型選擇多樣，可根據客戶需求靈活變更，滿足不同需求，力求助力客戶縮短研發周期，幫助客戶產品快速上線，實現雙贏。
如需了解更多產品資訊，請聯系中微愛芯授權代理商或銷售工程師。
