【芯產品】直擊背光閃爍與高成本痛點——AiP8M2116S：16KB MTP ROM的低功耗8位微控制器
2025-12-10
1296
AiP8M2116S/AiP8M2115S是低功耗8051內核MCU，內置16KB MTP ROM、256B XRAM、256B IRAM，內部集成Timer0/1/2、REM、UART、LCD、RTC、和12bit-ADC。AiP8M2116S是一款LCD型低功耗8051內核MCU，具有低功耗特點，可應用于空調遙控器領域。
主要特點
內核：1T 8051
工作電壓：1.8V~3.6V
工作模式：普通模式、空閑模式、停止模式
工作電流：2mA（VDD=3V，fsys=4MHz）
停止模式（LCD使能）：11uA（VDD=3V，fsys=4MHz）
停止模式（LCD關閉）：1.5uA（VDD=3V，fsys=4MHz）
存儲容量：256B IRAM、256B XRAM、16KB MTP，MTP擦寫次數100次。
時鐘：內部4MHz高速振蕩、內部32.768kHz低速振蕩、外部32.768kHz晶振
通信接口：UART
REM：紅外編碼及驅動模塊，最大驅動電流500mA
LCD：4COM*30SEG或5COM*29SEG，支持內建電壓穩定型，升壓電路只需外接2個電容
LED背光驅動：驅動電流20mA，驅動電壓4V/3.8V/3.6V/2.5V四檔可選，支持白光LED背光

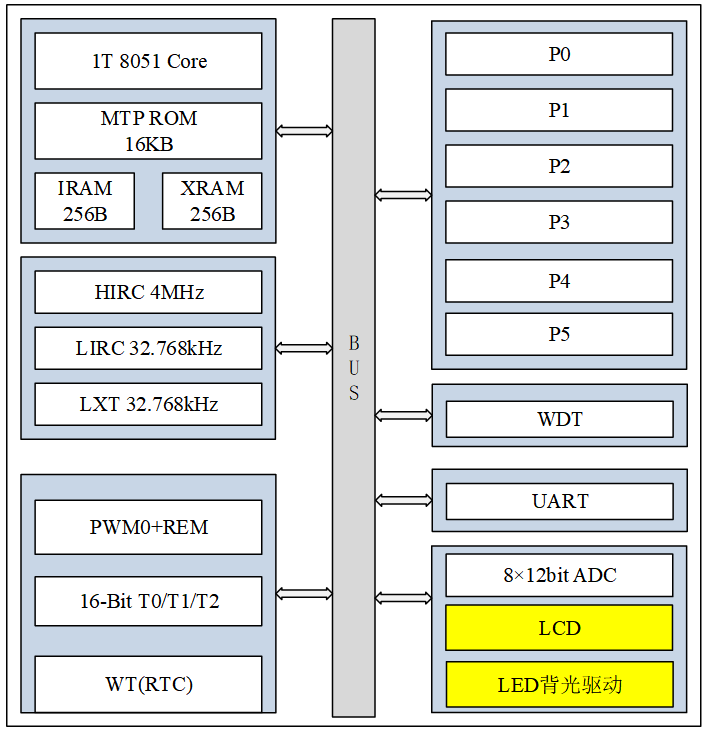

功能框圖
引腳排列圖

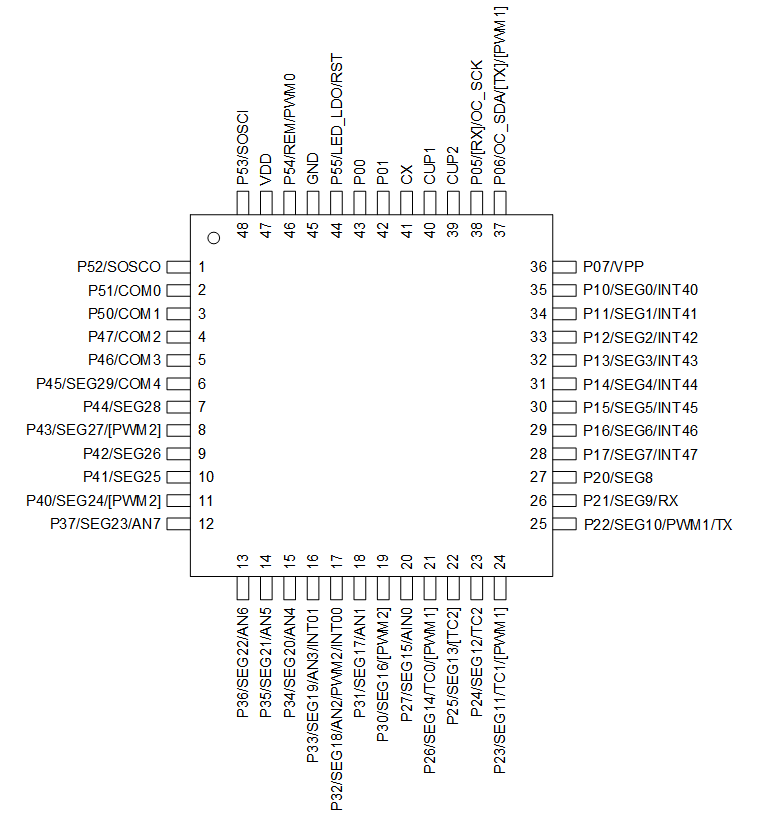

AiP8M2116S--LQFP48

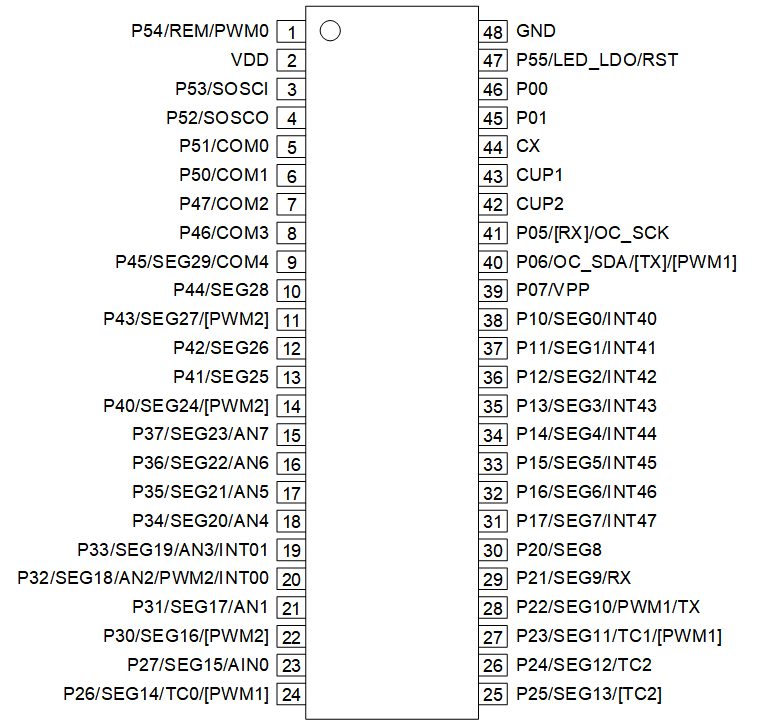

AiP8M2116S--SSOP48

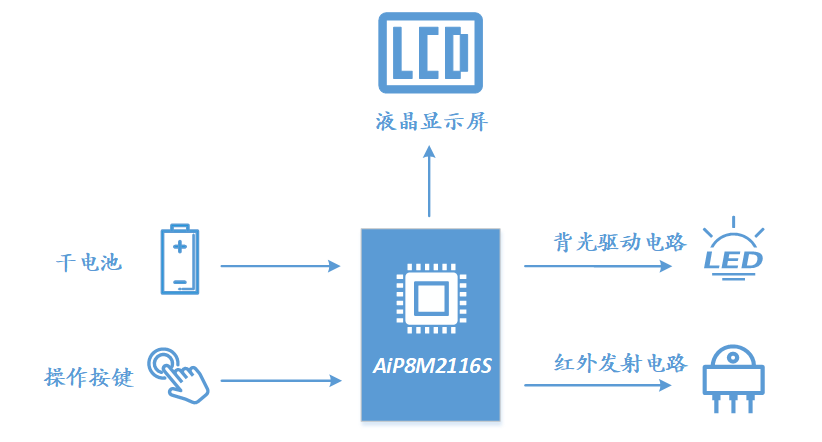

典型應用圖

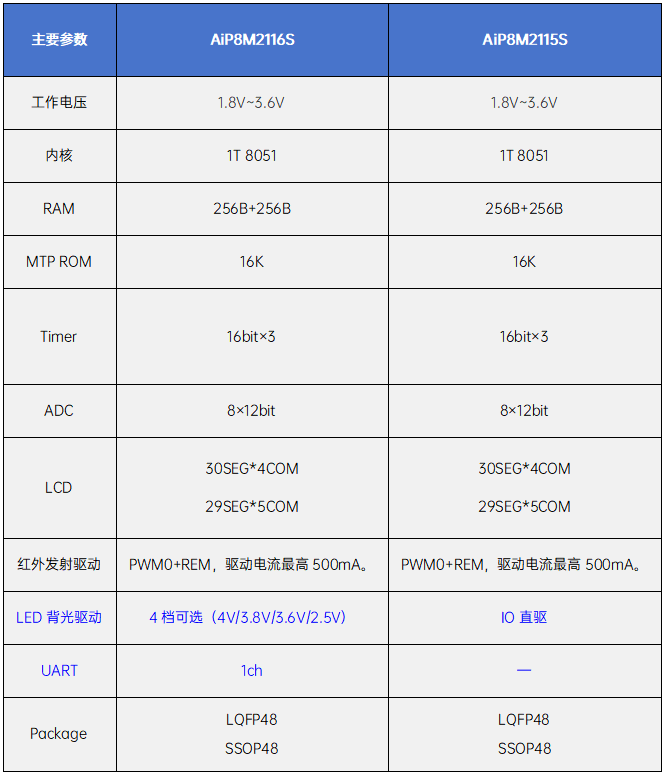

芯片資源

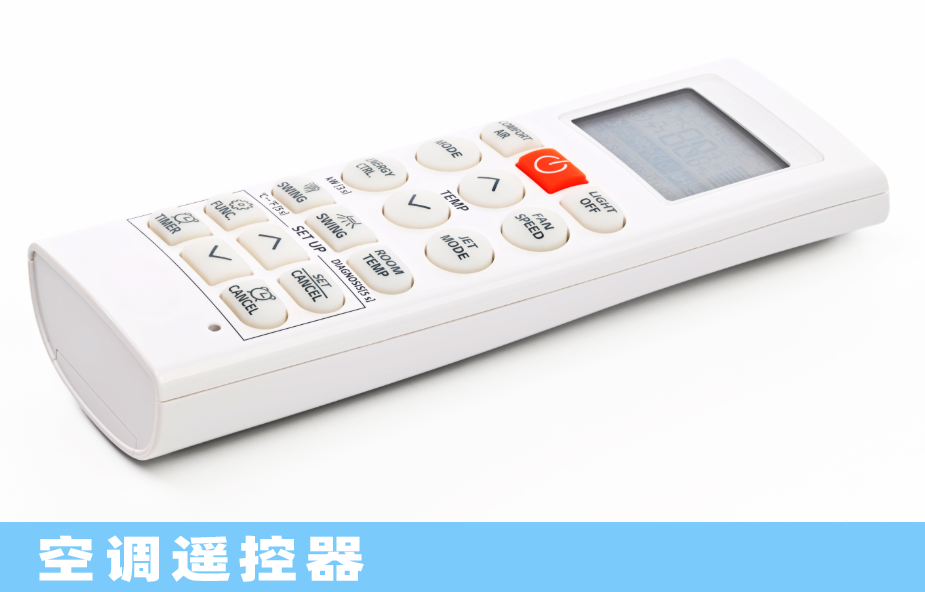

應用領域
結語
AiP8M2116S/AiP8M2115S以單芯片高集成設計攻克了傳統方案在低電量背光閃爍與高成本升壓電路上的痛點，在穩定性、成本與功能完整性之間取得優異平衡。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
