【背景】
柵極驅動器是功率變換與電機控制系統的核心關鍵器件，承擔著主控信號與功率MOSFET/IGBT之間高速可靠的橋梁作用。在電子電力系統中，無論是新能源動力電控、光伏逆變器、工業變頻器、電機控制系統，其核心都離不開柵極驅動器的精準控制。
【產品介紹】
AiP2181是一款作用于N型功率MOSFET和IGBT等功率器件的三相橋式驅動電路，輸入邏輯兼容3.3V/5V/15V，可在高達250V電壓下工作；內置直通防止和死區時間，確保上下橋臂不會因為同時導通而燒毀器件；內置VCC和VBS的欠壓保護電路，防止器件在過低電壓下工作；內置3.3V/5V LDO。
【產品優勢】
- 極低靜態功耗：靜態電流＜150uA，可有效降低系統能耗，適配低功耗、便攜式等應用場景
- 集成3.3V/5V LDO：輸出電壓可選，為板級系統組件進行供電，降低系統所需器件數量，簡化系統布線
- 兼容主流型號：可支持SOP24、TSSOP24、QFN24、TSSOP20等不同形式的封裝
【主要特點】
- 最大高側浮動偏移電壓 250V?
- 輸出電流+1.2A/-1.5A
- 輸入輸出同相
- 輸入邏輯兼容 3.3V/5V/15V
- 死區時間控制功能和直通防止功能
- VCC/VBS欠壓保護（UVLO）
- 內置3.3V/5V 100mA負載能力 LDO
- 封裝形式：SOP24、TSSOP24、QFN24、TSSOP20
【應用場景】
【典型應用圖】
【功能框圖】

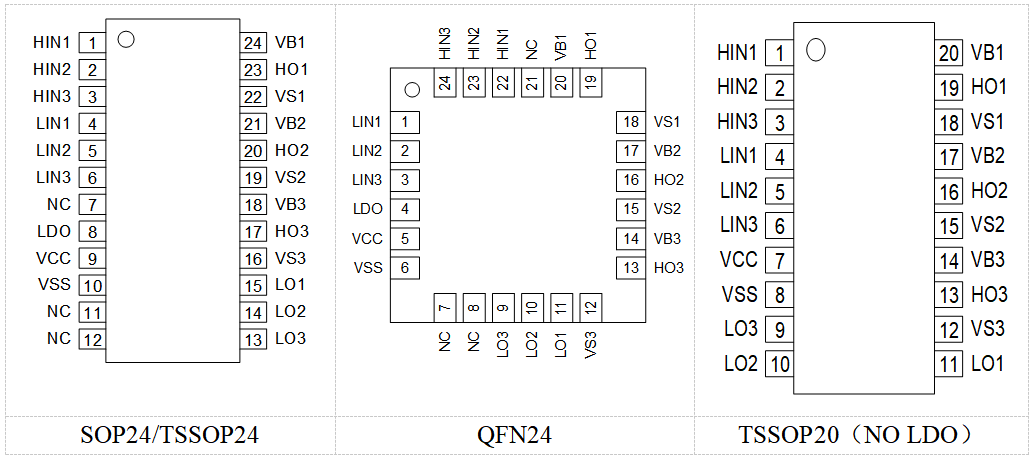

【引腳排列】
【引腳說明】
表 2 AiP2181封裝引腳說明（SOP24/TSSOP24）
【結語】
AiP2181作為一款250V三相橋式驅動電路，憑借高耐壓，低功耗，高集成度等特性，可廣泛應用于電動自行車、便攜式電動工具、小型工業控制等主流場景。芯片集成3.3V/5V LDO，簡化板級系統外圍電路、優化成本，同時提升系統集成度和穩定性。同時搭配大電流驅動輸出及內置電源欠壓鎖定、防直通等多重保護機制，在三相同步控制精度、響應速度和長期可靠性上均表現優異。
