【簡介】
AiP8M1516是一款AD型8051內核MCU，內置16 KB MTP ROM、256B IRAM、256B XRAM，內部集成Timer0/1/5、WDT、LVD、UART和12bit ADC。
【主要特點】
· 內核：1T 8051
· 工作電壓范圍：3.5~5.5V@fsys=16MHz
· 工作模式：普通模式（RUN）、空閑模式（IDLE）、停止模式（STOP）
· 存儲器：256B IRAM、256B XRAM、16KB MTP ROM（擦寫次數100次）
· 時鐘：內部16MHz高速振蕩、內部32KHz低速振蕩
· 低電壓復位：5 level選擇（1.6V/1.9V/2.4V/2.6V/3.2V/3.8V）
· 低電壓檢測：16 level選擇（1.8V~4.2V）
· 中斷：4個外部中斷源、8個內部中斷源，中斷優先級軟件設置；
· GPIO：30個多功能雙向I/O口，支持獨立弱上拉和弱下拉；4檔高電平驅動能力可選，2檔低電平驅動能力可選；
· 定時器：2個8位通用計時器T0/1，1個12位高級定時器T5支持LED單線通信；看門狗定時器WDT，STOP模式下可以定時器喚醒；
· 通信接口：1路UART，支持端口全映射；
· ADC：12位分辨率A/D轉換器，最多支持8個外部輸入通道，內部2V/3V/4V/VDD基準；
· 燒錄：支持兩線燒錄及在線仿真，支持帶電燒錄；
· 工作溫度：-40~+105℃
· 封裝形式：
SOP32/ SOP28/SSOP28/SSOP24/SOP20/SSOP20/SOP16/SOP8
【功能框圖】
圖 1 系統框圖
【引腳排列圖】

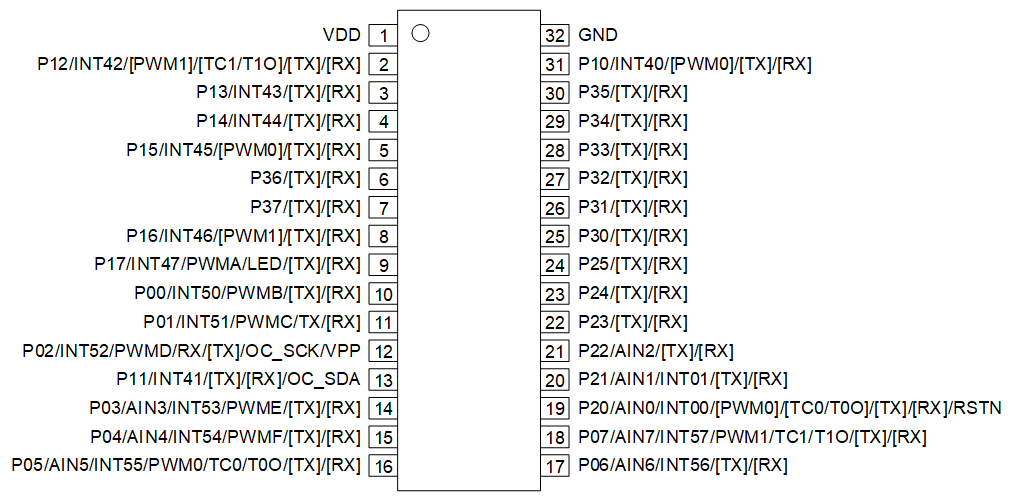

圖 2 SOP32引腳排列圖

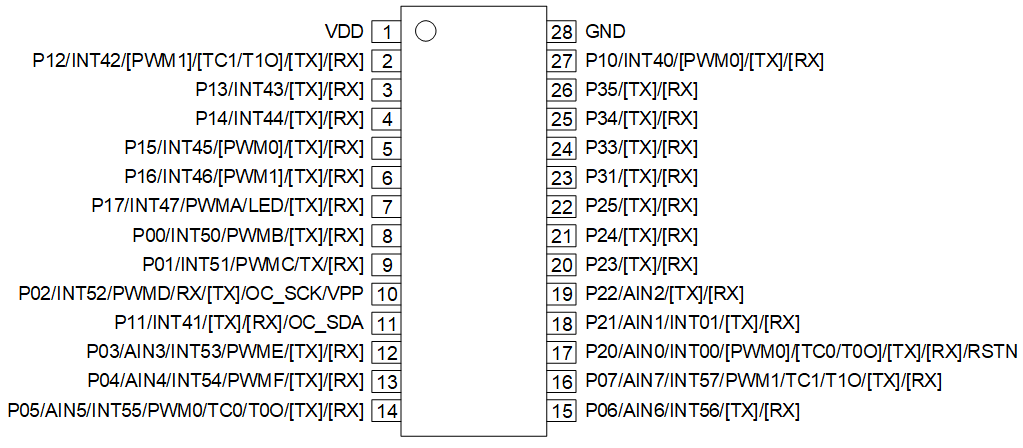

圖 3 SOP28/SSOP28引腳排列圖

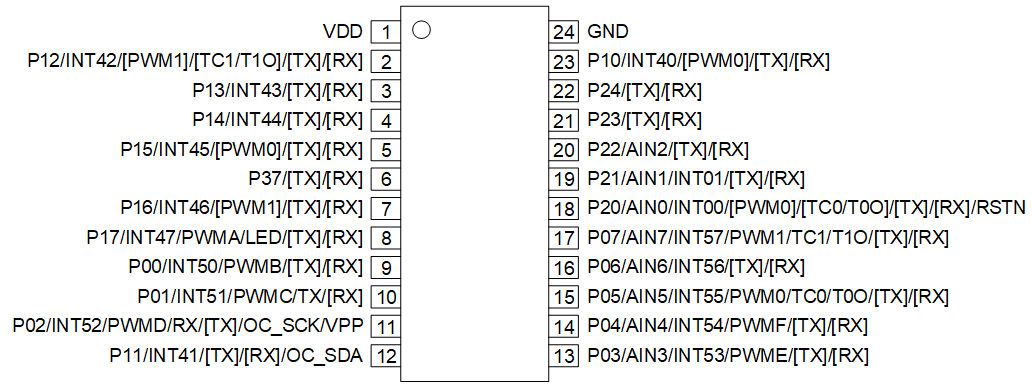

圖 4 SSOP24引腳排列圖

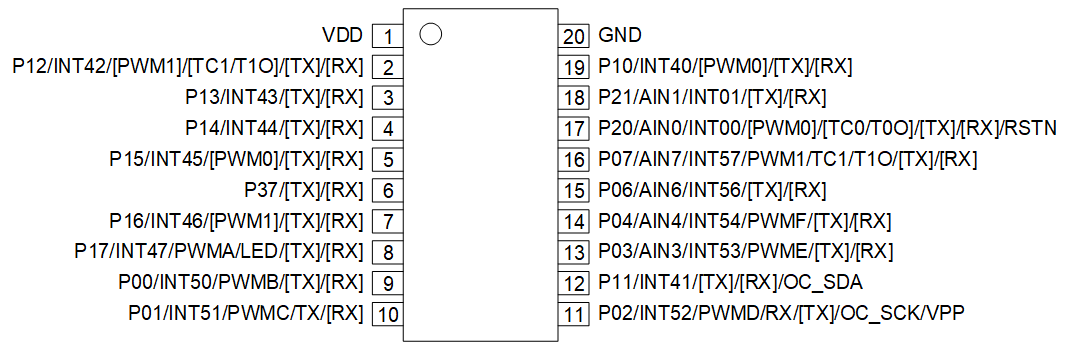

圖 5 SOP20/SSOP20引腳排列圖
圖 6 SOP16引腳排列圖
圖 7 SOP8引腳排列圖
【產品優勢】（可選）
UART端口支持端口全映射、T5支持LED單線通信
【應用領域】
【結語】
AiP8M1516是一款經濟型MCU電路，在延續傳統架構高兼容性的基礎上，通過內部集成12位ADC、LVD和多級低電壓復位等模擬資源，配合寬電壓、多種低功耗模式以及豐富的封裝形式，適用于從工業控制、消費電子等領域。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
