【芯產品】中微愛芯推出3V高性能模擬開關——AiPTS3A4741
2026-06-17
68
【簡介】
在現代電子設備追求超高能效與極致信號保真度的背景下，模擬開關的性能已成為系統瓶頸的關鍵之一。AiPTS3A4741是一款0.9Ω低內阻低電壓?jiǎn)坞娫?路模擬開關，可傳輸軌到軌信號，由使能口（IN）控制開關，高電平有效。
【應用優勢】
- 極低的信號損耗與電壓降：
在3V電源下典型值僅為0.9Ω。這意味著在傳輸信號或進行電源路徑管理時，由開關本身引入的損耗和壓降降至極低水平，尤其適合對電壓精度和功率效率有嚴苛要求的電池供電系統、便攜式設備及數據采集系統。
- 出色的動態性能與信號保真度：
● 高速開關：t_ON = 15ns，t_OFF = 10ns的快速切換能力，能滿足高速數據選通與多路復用的需求。
● 高帶寬：125MHz的-3dB帶寬，確保高頻模擬信號（如視頻、中頻信號）能高質量地通過。
● 優秀的隔離度與串?dāng)_性能：在1MHz時，關斷隔離度（OISO）典型值達-62dB，串?dāng)_（XTALK）低至-95dB，有效防止通道間干擾。
- 寬廣的工作范圍與兼容性：
● 寬電壓供電：?jiǎn)坞娫?.6V至3.6V工作，完美覆蓋從單節鋰電池到3.3V邏輯系統的常見電壓。
● 軌到軌信號處理：支持從GND到VCC的完整擺幅模擬信號通過。
● 邏輯兼容：在3V供電時，數字控制輸入兼容1.8V CMOS邏輯電平，方便與主流低功耗微控制器和處理器直接連接。
- 高可靠性與小尺寸：
● 大電流能力：支持高達100mA的連續導通電流，可用于中小功率的電源路徑切換。
● 微型封裝：提供MSOP超小封裝，極大節省PCB空間，是緊湊型設計的理想選擇。
【主要特點】
● 工作電壓范圍：1.6V~3.6V
● 導通電阻：典型0.9Ω（3V供電）
● -3dB帶寬：125MHZ
● 大電流能力：支持高達100mA的連續導通電流
● 功耗：CMOS低功耗，靜態電流輸入漏電均小于1μA
● 工作溫度：-40℃~125℃
● 封裝形式：MSOP8

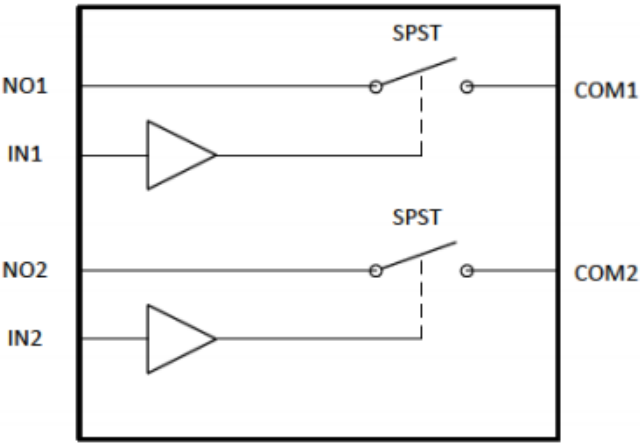

【功能框圖】
【引腳排列圖】
MSOP8
【應用領域】
● 電池供電設備中的電源與信號路徑管理
● 手機、平板電腦中的音頻/視頻信號路由
● 低電壓數據采集系統的多路復用器
● 通信電路中的信號切換與選通
● PCMCIA卡、調制解調器、硬盤驅動器等外設接口
【結語】
無論是對能效表現有高要求，還是需處理高質量高速信號，AiPTS3A4741（兩路常開）均可滿足高性能、高可靠性的電路設計需求，適配多類應用場景。
如需了解更多產品資訊或獲取技術支持，請聯系我司授權代理商或銷售工程師。
